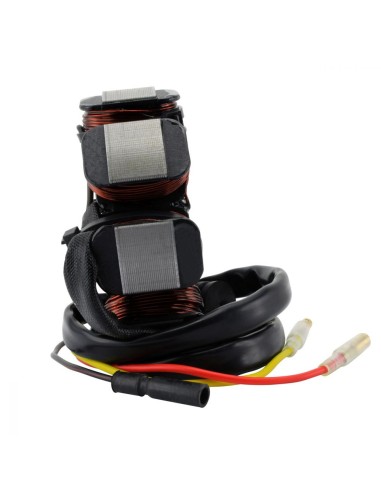

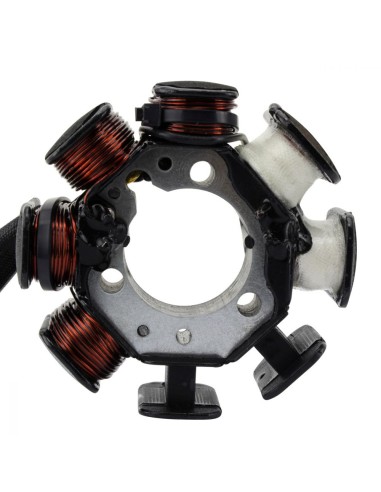

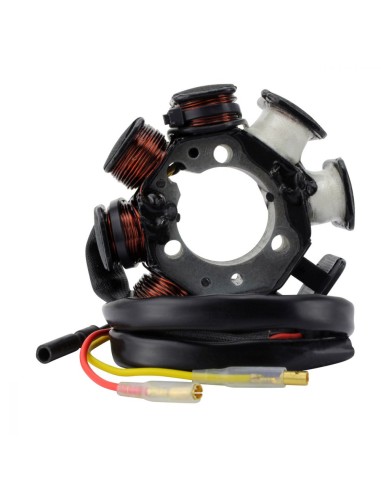

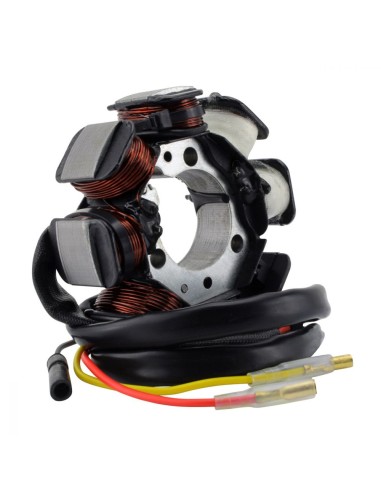

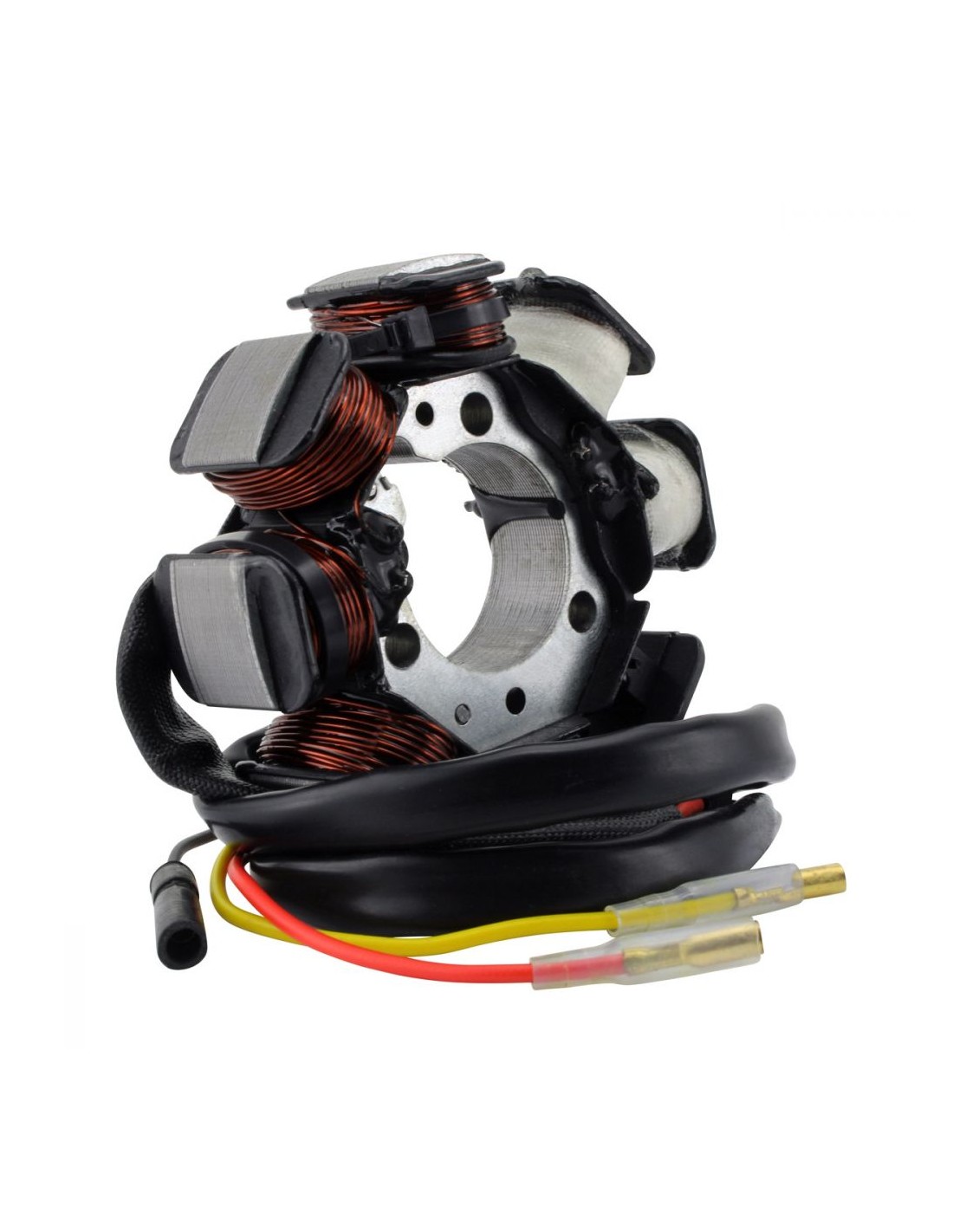

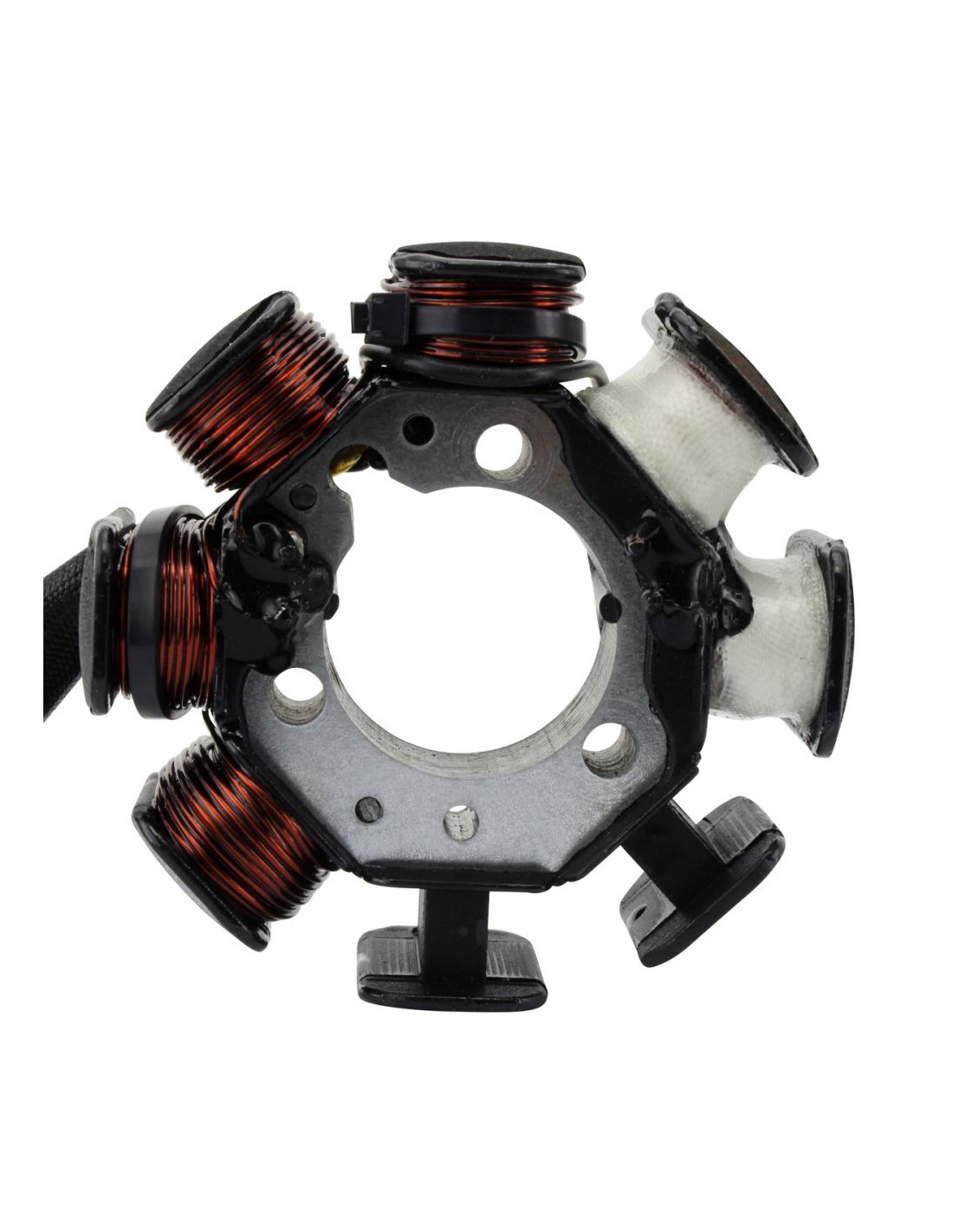

Alternateur Stator Honda XR250R OEM 31120-KT1-004

Stator

1995 Honda XR 250 R

1994 Honda XR 250 R

1993 Honda XR 250 R

1992 Honda XR 250 R

1991 Honda XR 250 R

1990 Honda XR 250 R

1989 Honda XR 250 R

1988 Honda XR 250 R

1987 Honda XR 250 R

1986 Honda XR 250 R

OEM 31120-KT1-004

Dimensions :

Diamètre interne : 35 mm

Diamètre externe : 93 mm

Épaisseur : 18 mm

Longueur de fils entre le stator et la grommet : 85 mm

Longueur de fils entre la grommet et le connecteur : 485 mm

Autres spécifications :

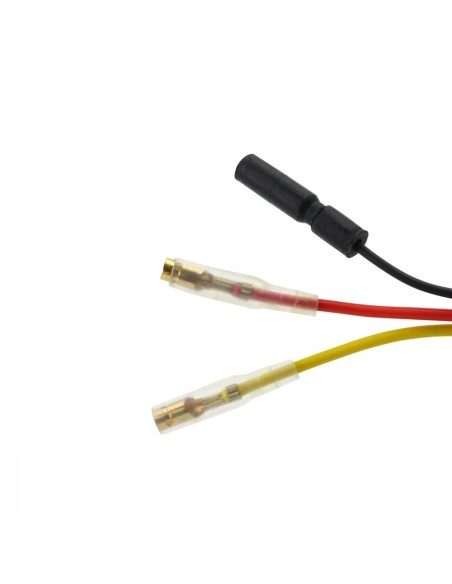

Nombre de fils : 3

Nombre de connecteurs : 3

Nombre de terminaux : 3

Nombre de pôles : 8

Résistance entre les fils :

Alternateur : Jaune à Rose = 1 ohms +/-20%

Alternateur : Jaune à la masse = O.L

Bobine source : Noir/rouge à la Masse = 129 ohms +/-20%

Bien vérifier les dimensions
