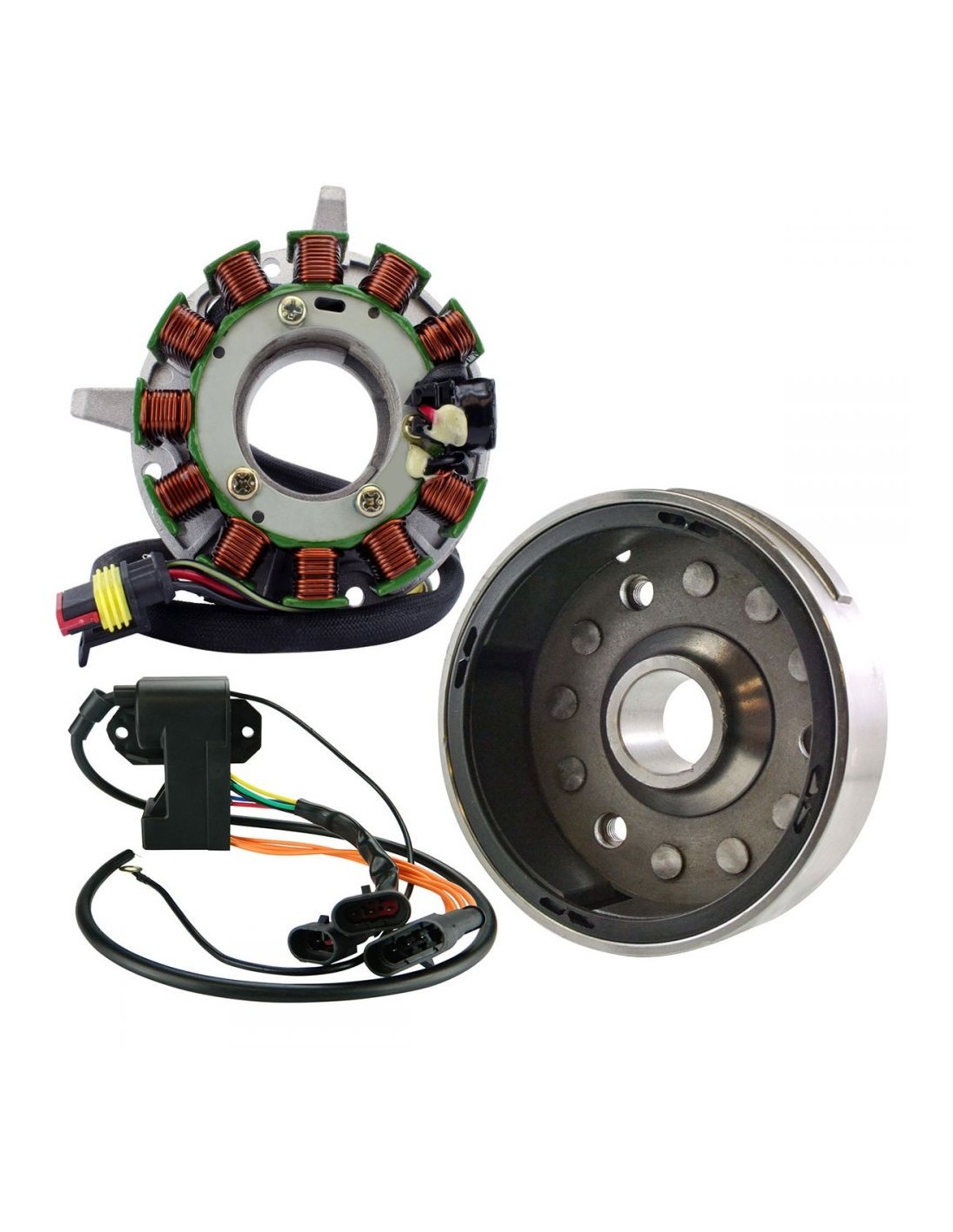

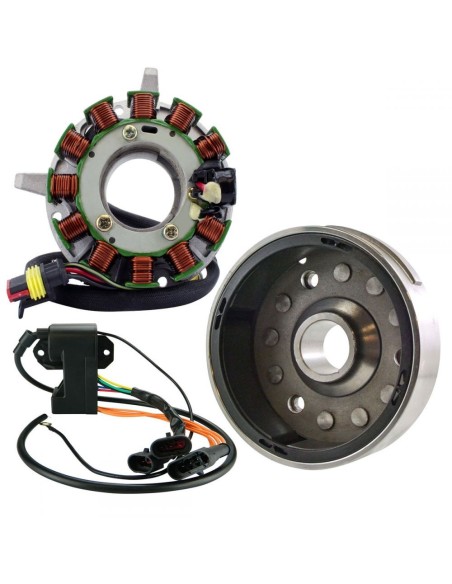

Kit Stator Rotor CDI Bobine SkiDoo Tundra 280R

Kit Stator Rotor CDI Bobine SkiDoo Tundra 280R

2005 Ski-doo Tundra 280 R Carb F/C
2004 Ski-doo Tundra 280 R Carb F/C
2003 Ski-doo Tundra 280 R Carb F/C
2002 Ski-doo Tundra 280 R Carb F/C
2000 Ski-doo Tundra 280 R Carb F/C
1998 Ski-doo Tundra 280 R Carb F/C

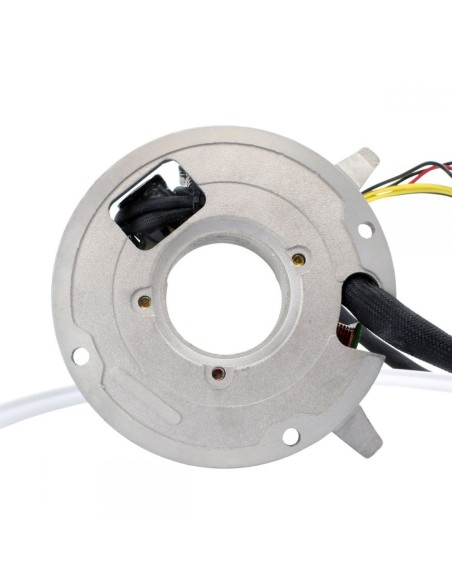

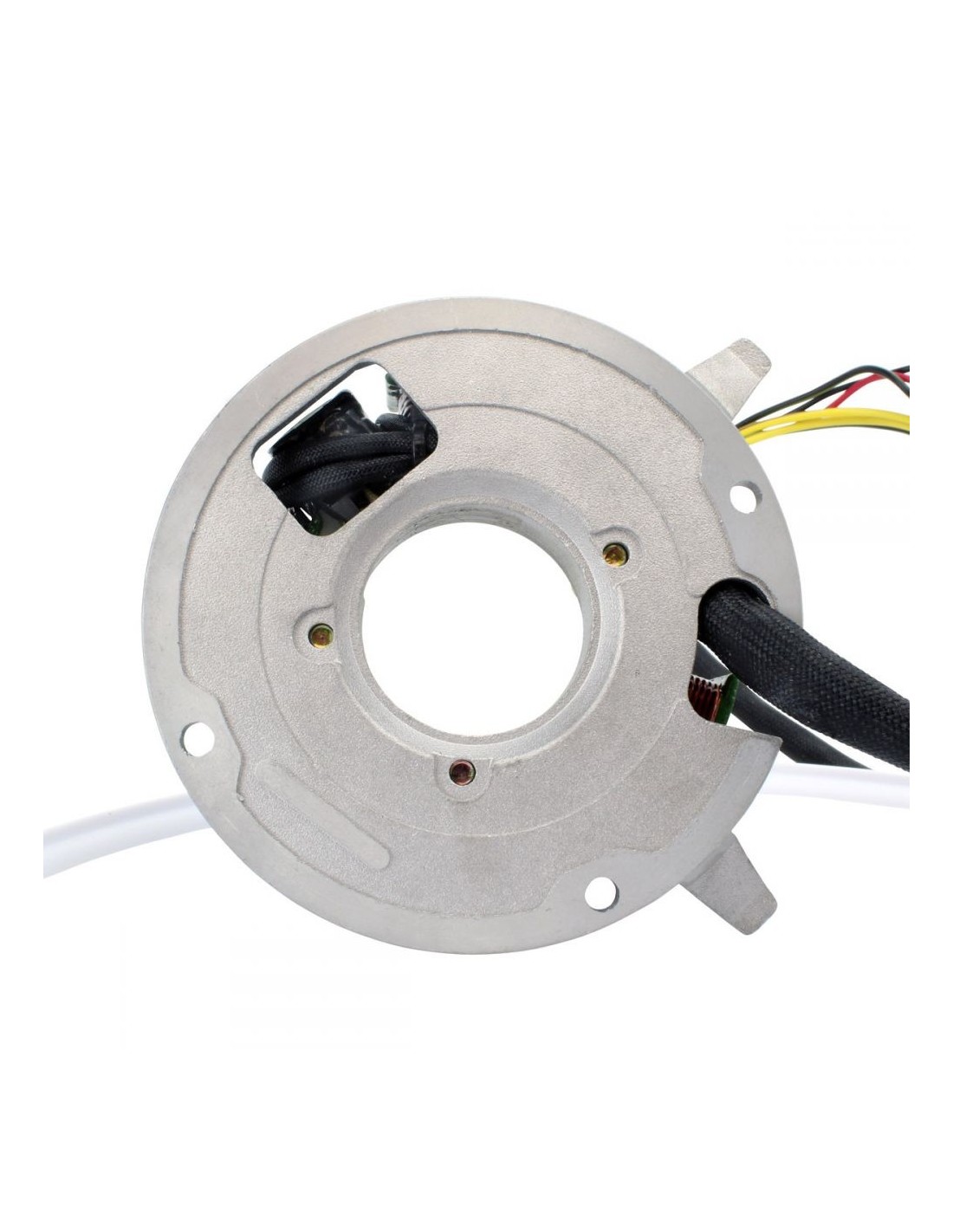

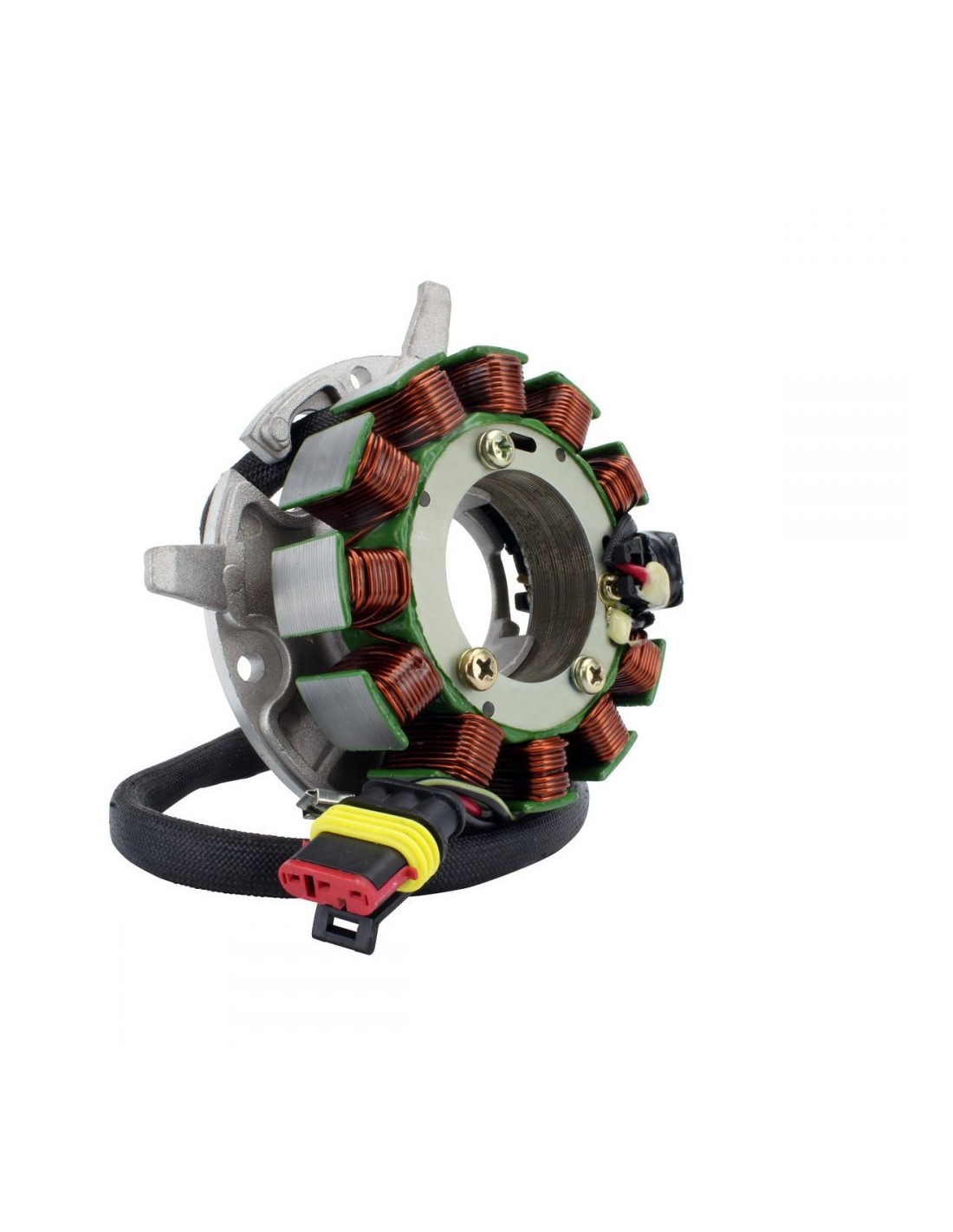

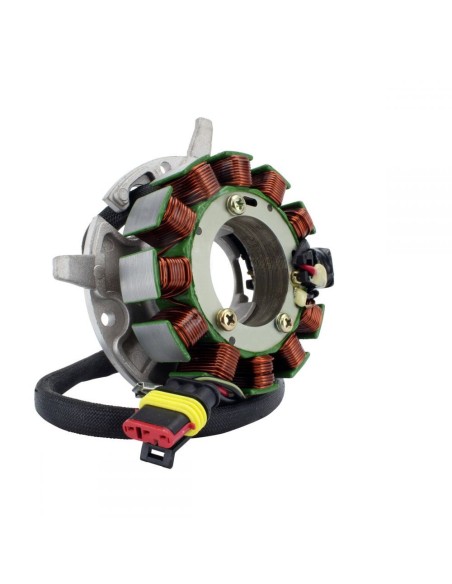

Dimensions Stator :
Diamètre interne : 43 mm
Diamètre externe : 110 mm
Épaisseur : 32 mm
Longueur de fils entre le stator et le connecteur : 500 mm

Autres spécifications :
Nombre de fils : 6
Nombre de connecteurs : 1
Nombre de terminaux : 6
Nombre de pôles : 12
Résistance entre les fils :
Alternateur : Entre chaques jaunes = 0.4 ohms +/-20%
Alternateur : à la masse = O.L
Bobine source : de Rouge à noir = 8 ohms +/-20%

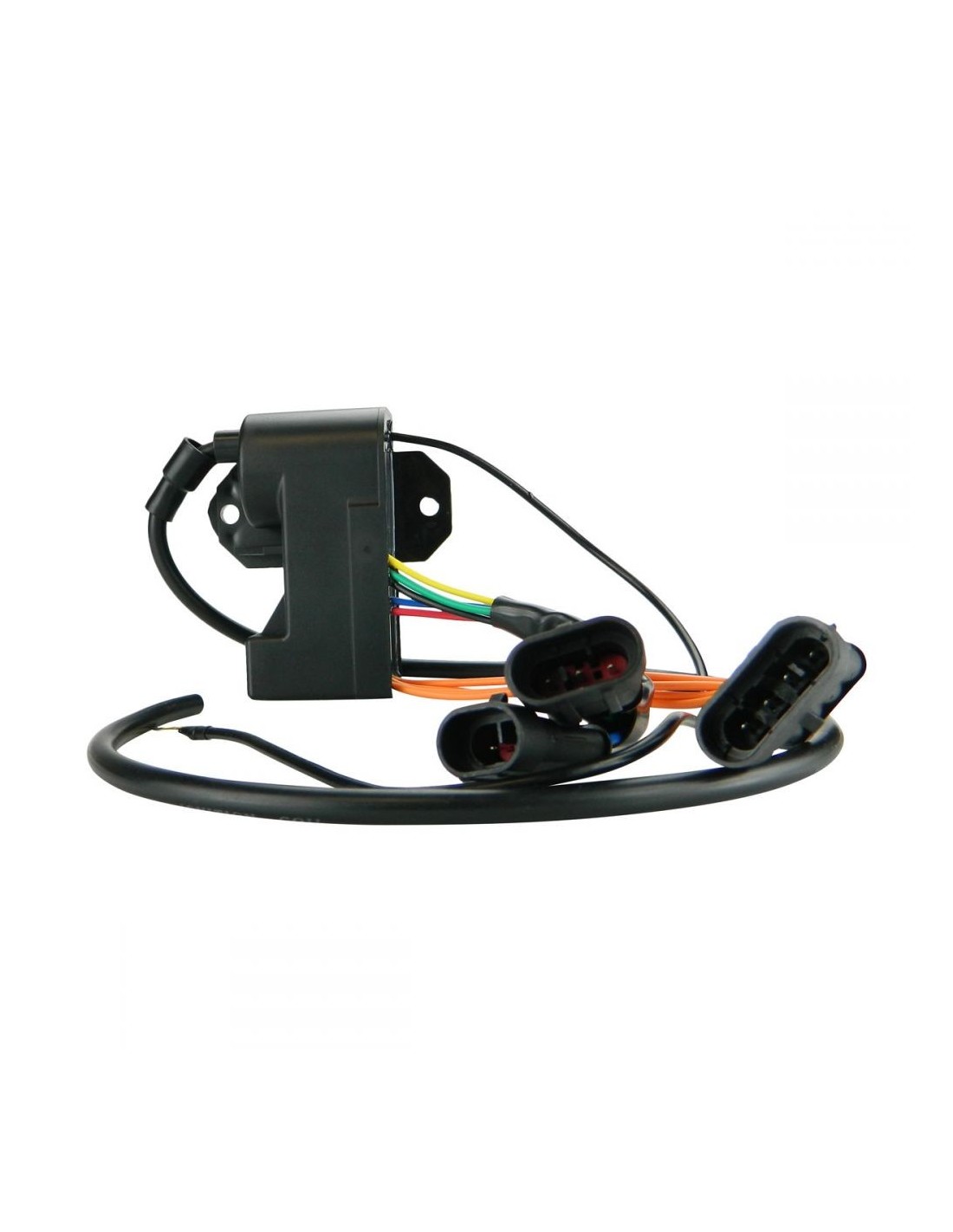

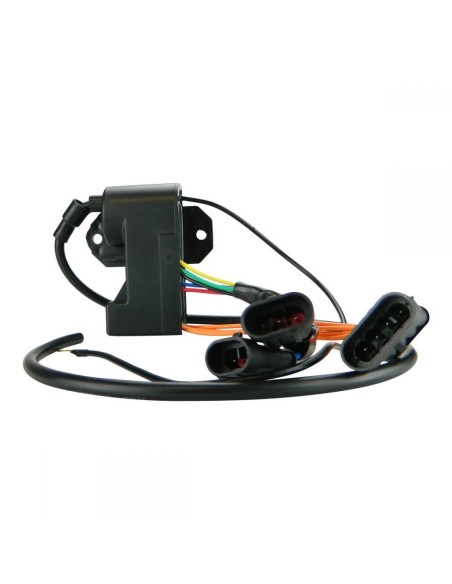

Dimensions Boitier électronique avec bobine d'allumage :
Hauteur : 44 mm
Longueur : 94 mm
Largeur : 48 mm
Distance entre les trous de fixation : 72 mm
Autres spécifications :
Nombre de connecteurs : 3
Nombre de terminaux : 9

Prenez note que :La seule véritable façon de tester votre boîtier CDI est de l'échanger avec un autre appareil en bon état de la même année / marque / modèle. Pour cette raison, nous vous recommandons de vérifier toutes les autres pièces avant de remplacer le boîtier CDI.

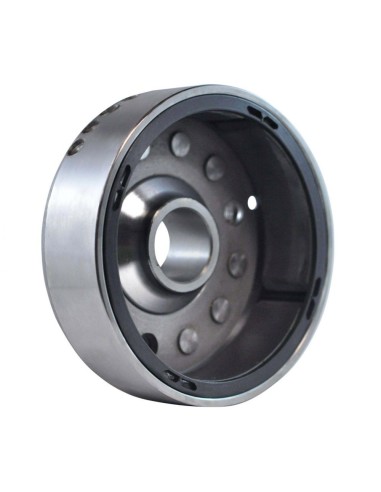

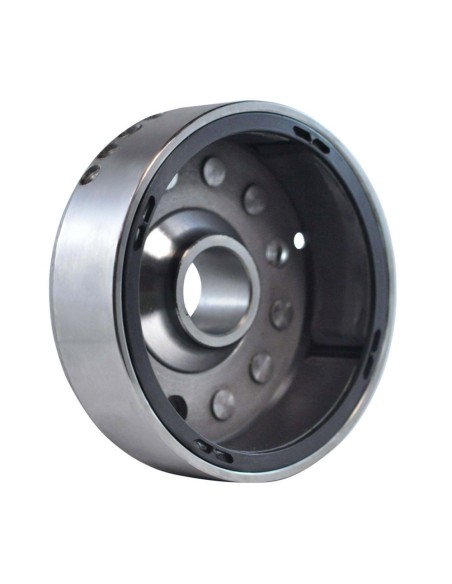

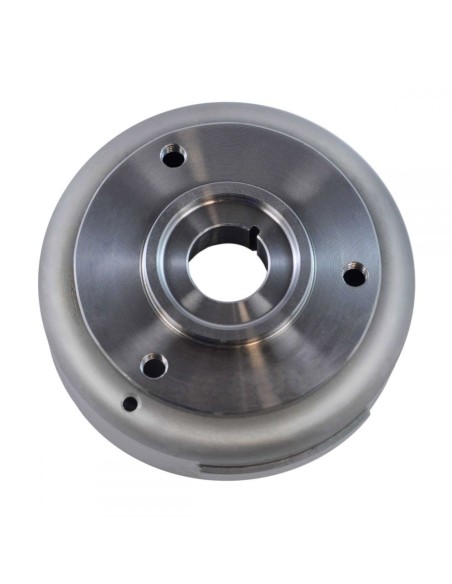

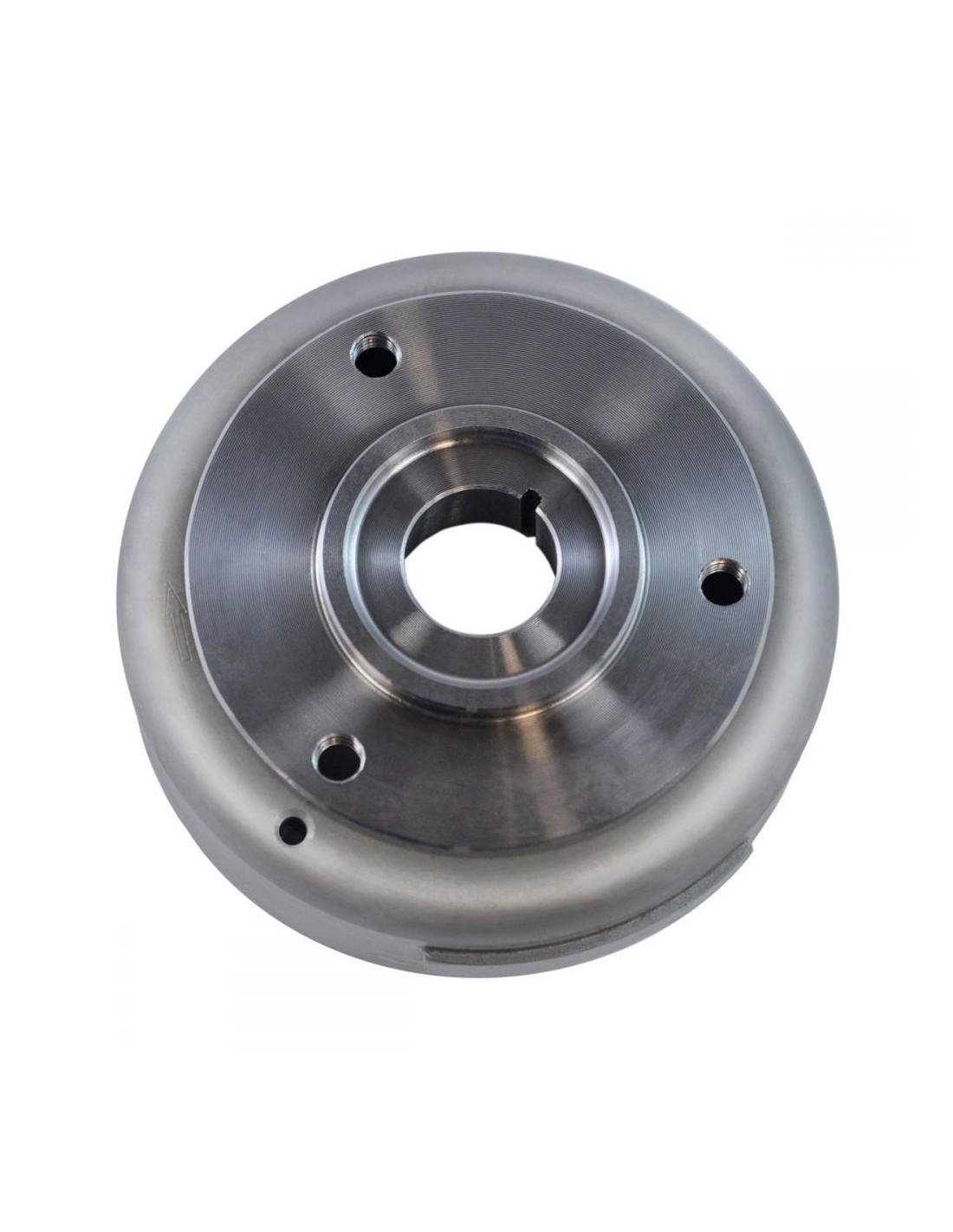

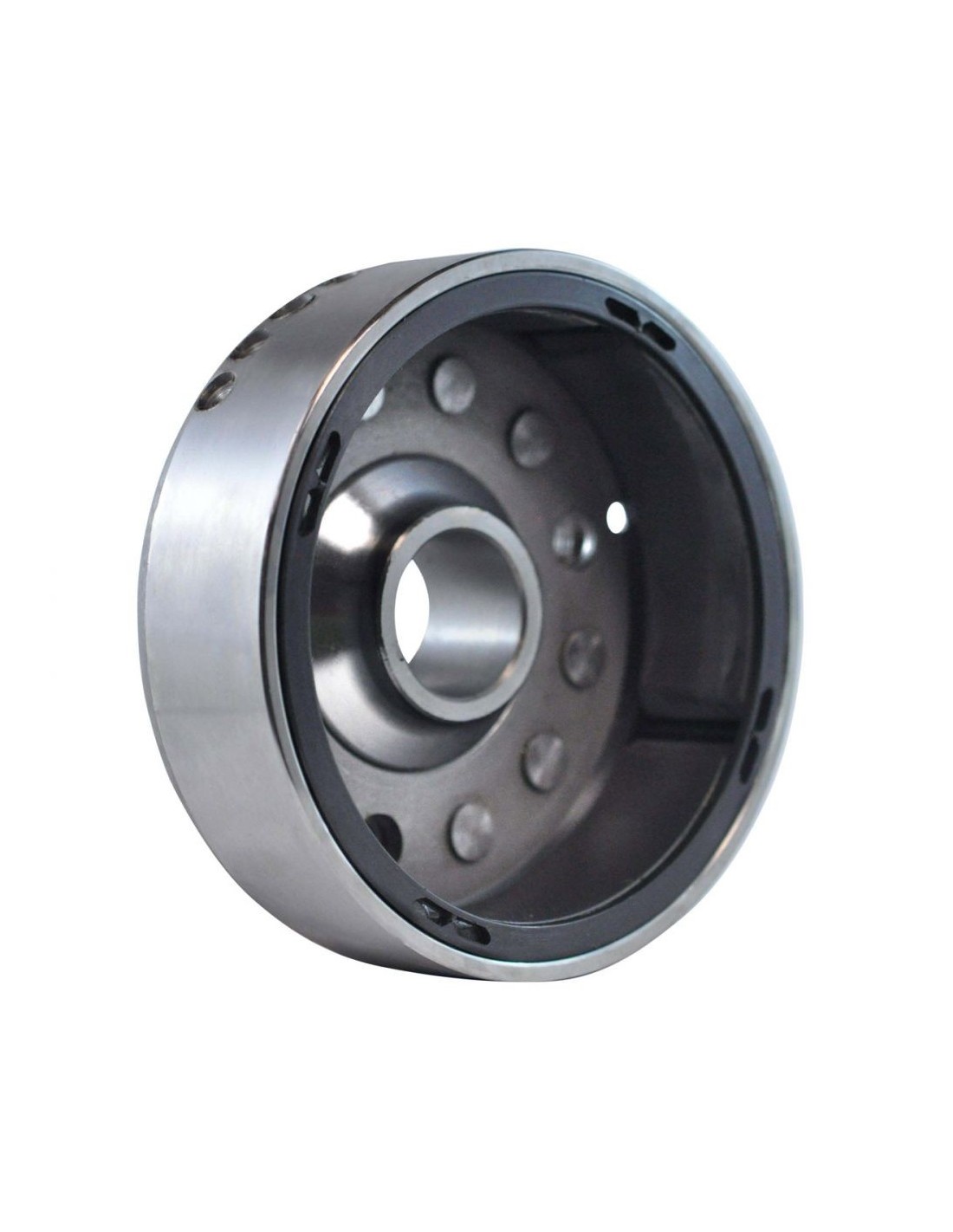

Dimensions Volant moteur de magnéto :
Diamètre extérieur : 117 mm
Diamètre intérieur : 96 mm
Diamètre intérieur (centre) : 24 mm
Diamètre extérieur (centre) : 35 mm
Épaisseur (extérieur) : 46 mm
Épaisseur (intérieur) : 23 mm
