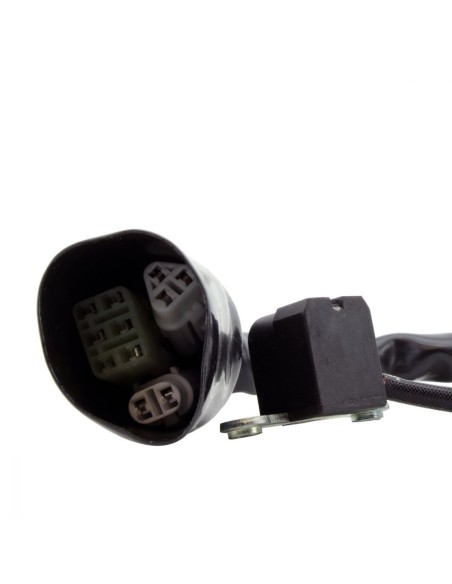

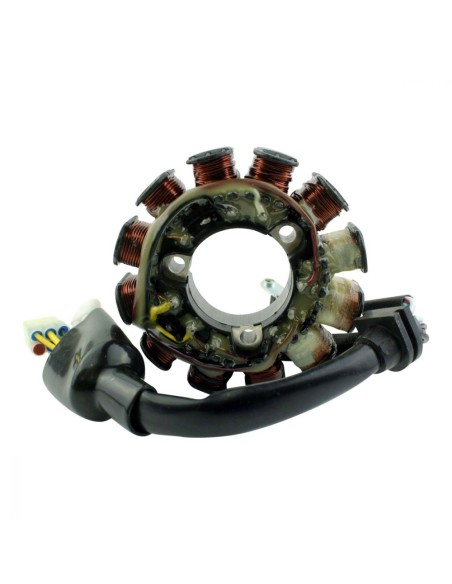

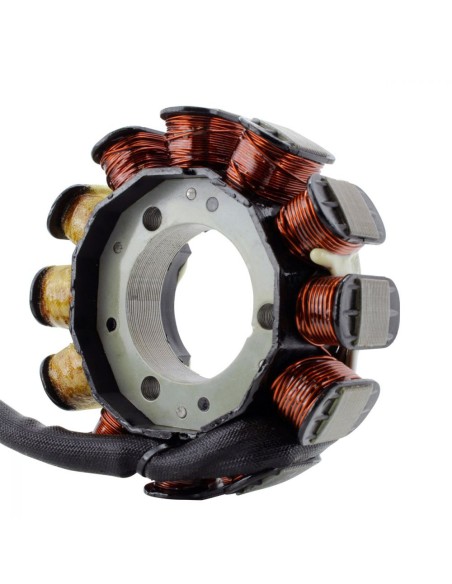

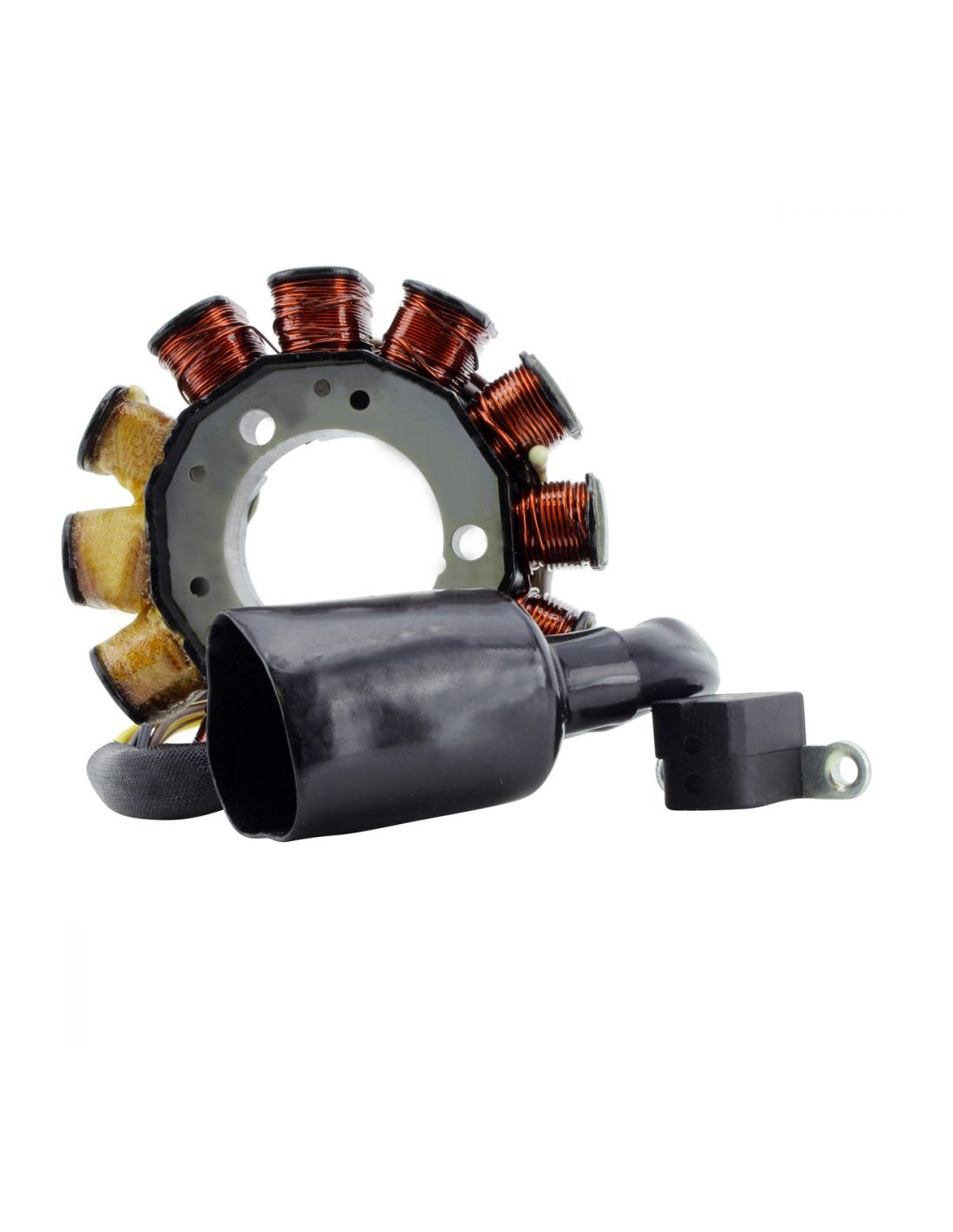

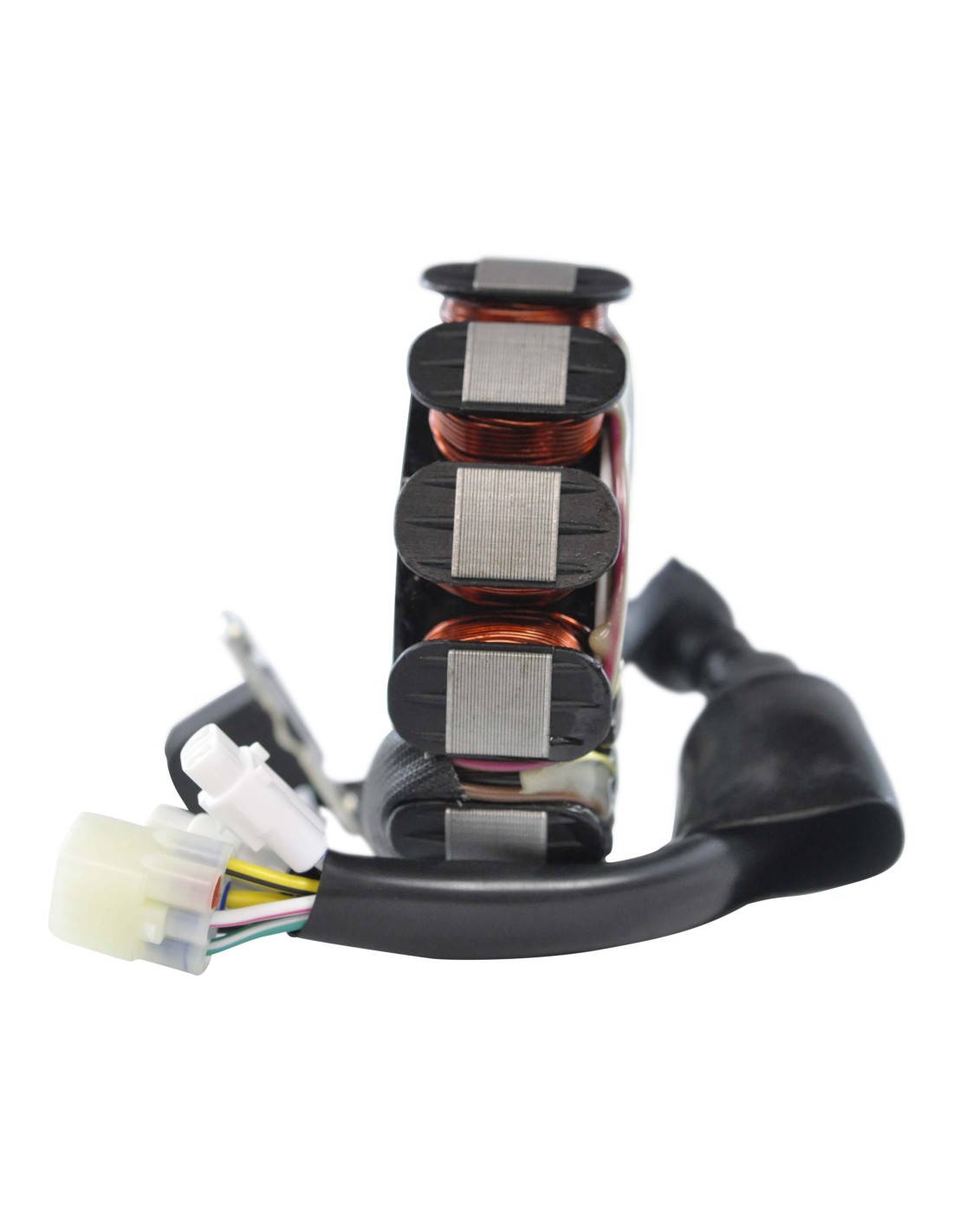

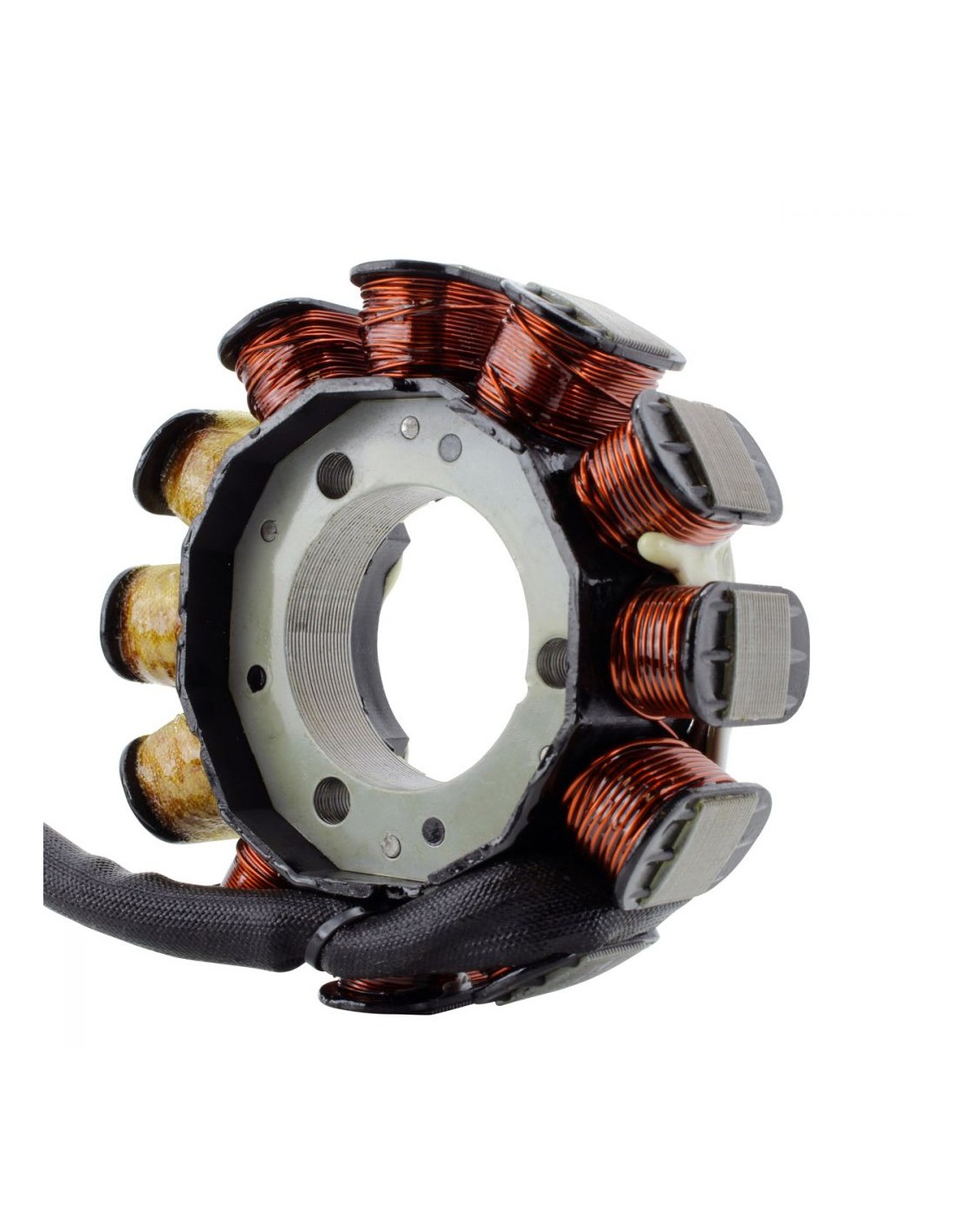

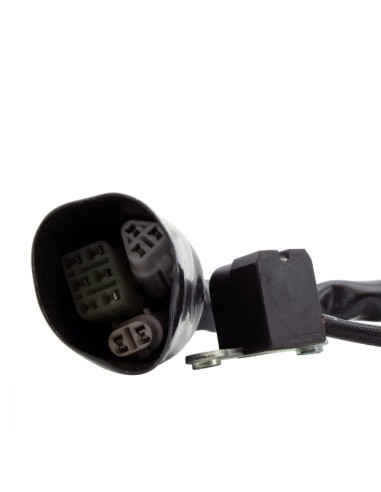

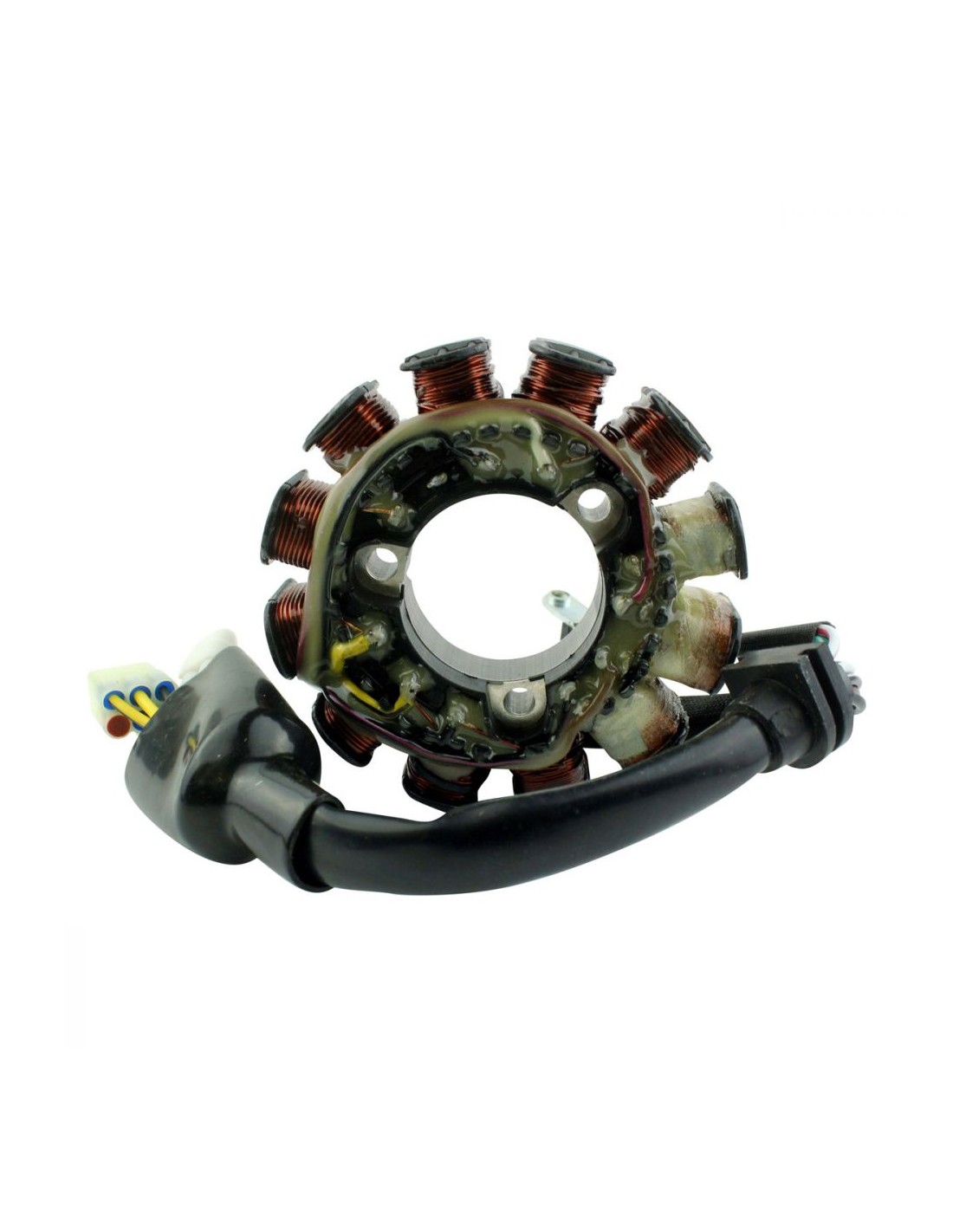

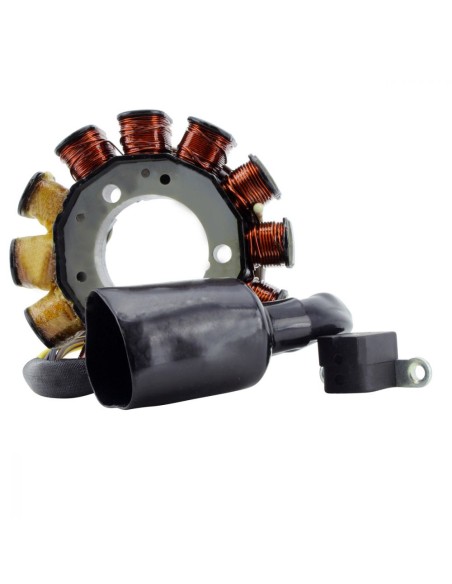

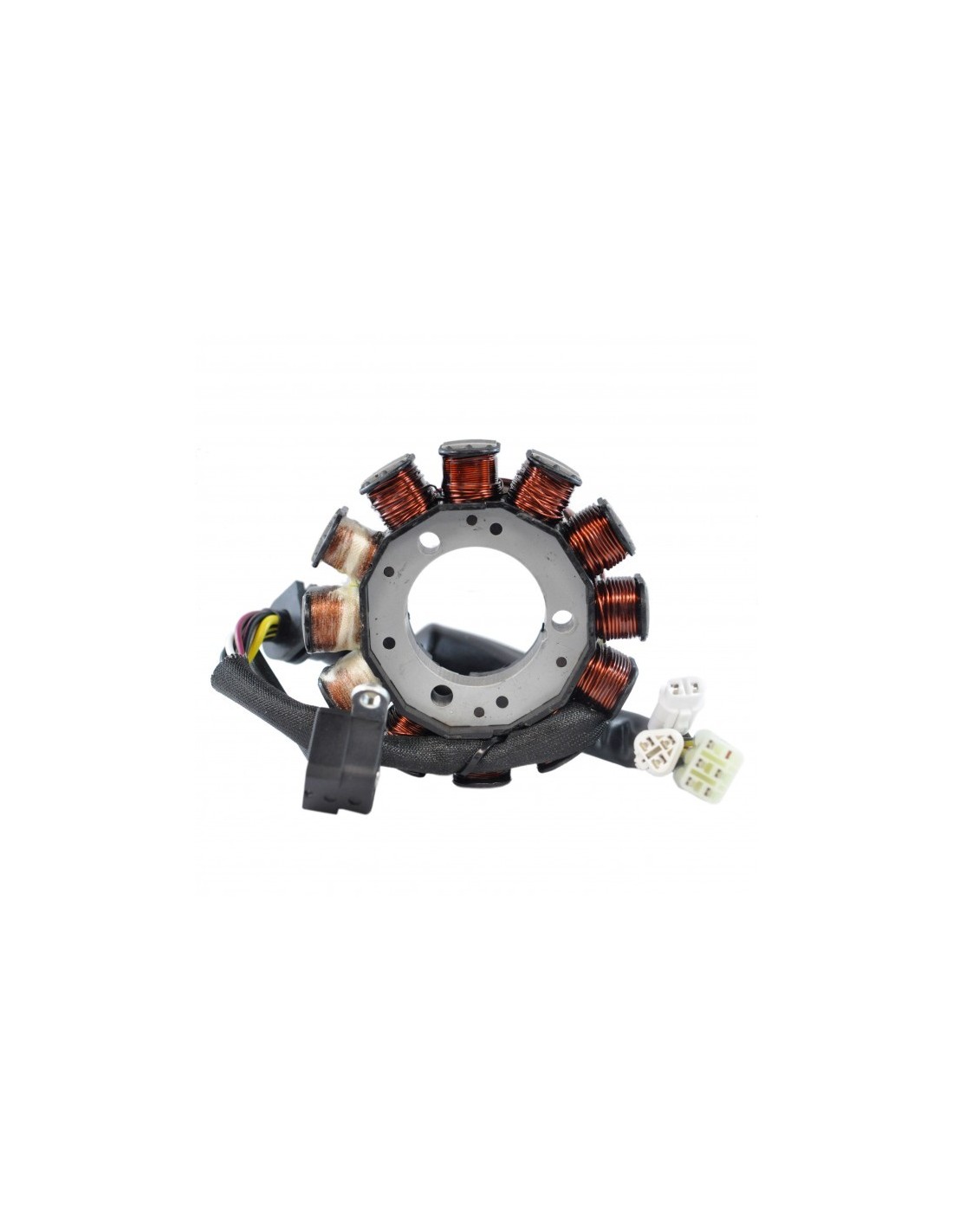

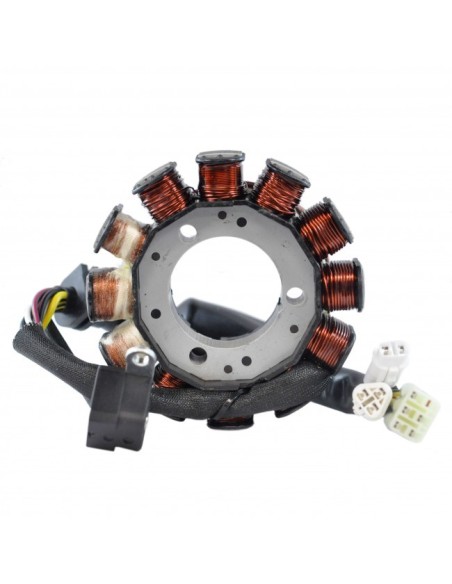

Stator Allumage Yamaha SRX600 SRX700 OEM 8DF-85510-00-00

Stator

1999 Yamaha SRX 600
1999 Yamaha SRX 700

1998 Yamaha SRX 600
1998 Yamaha SRX 700

OEM 8DF-85510-00-00

Dimensions :

Diamètre interne : 42mm

Diamètre externe : 103mm

Épaisseur : 14mm

Longueur de fils entre le stator et la grommet: 70mm

Longueur de fils entre la grommet et le connecteur : 155mm

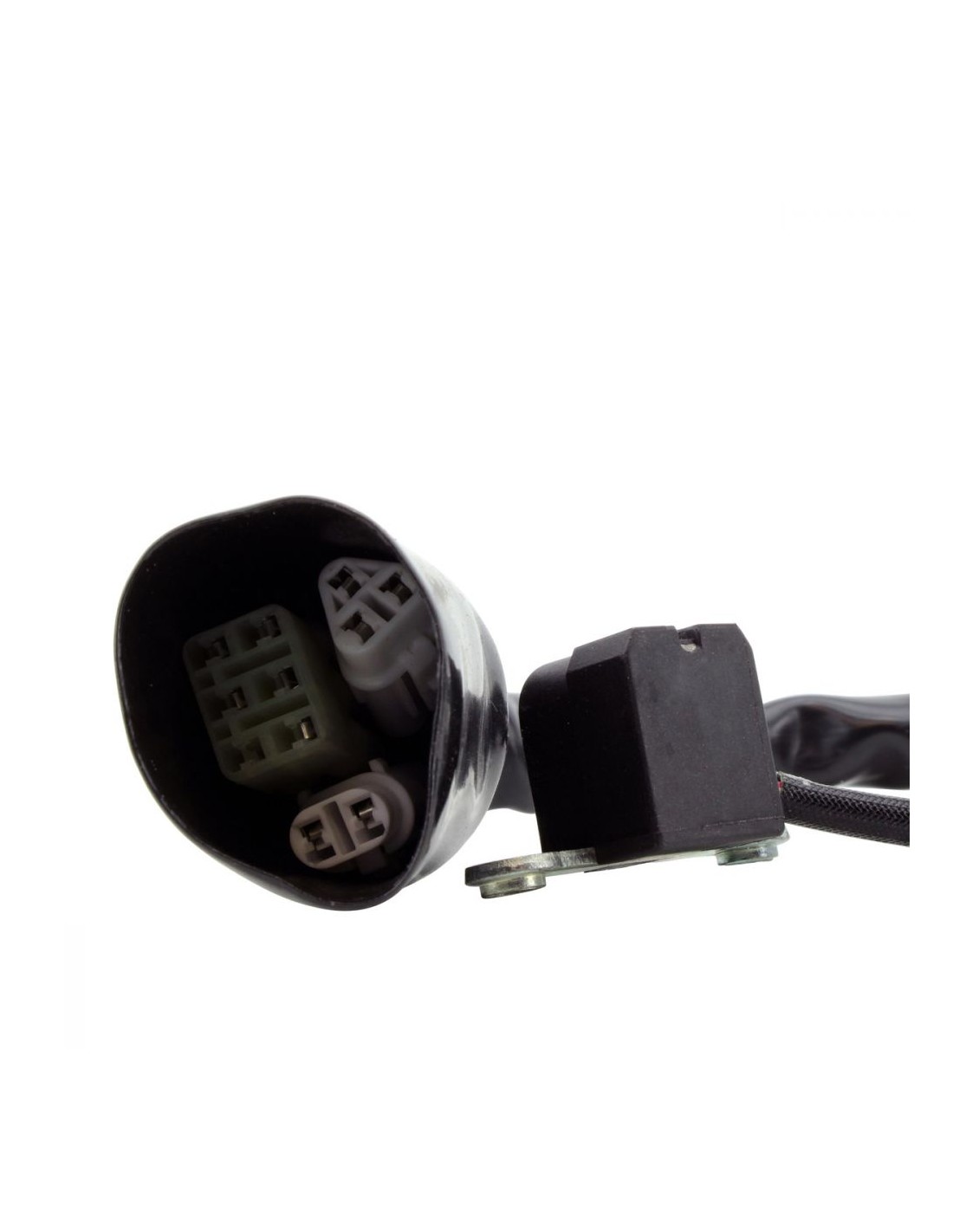

Longueur de fils entre le capteur d'allumage et la grommet : 70mm

Autres spécifications :

Nombre de fils : 10

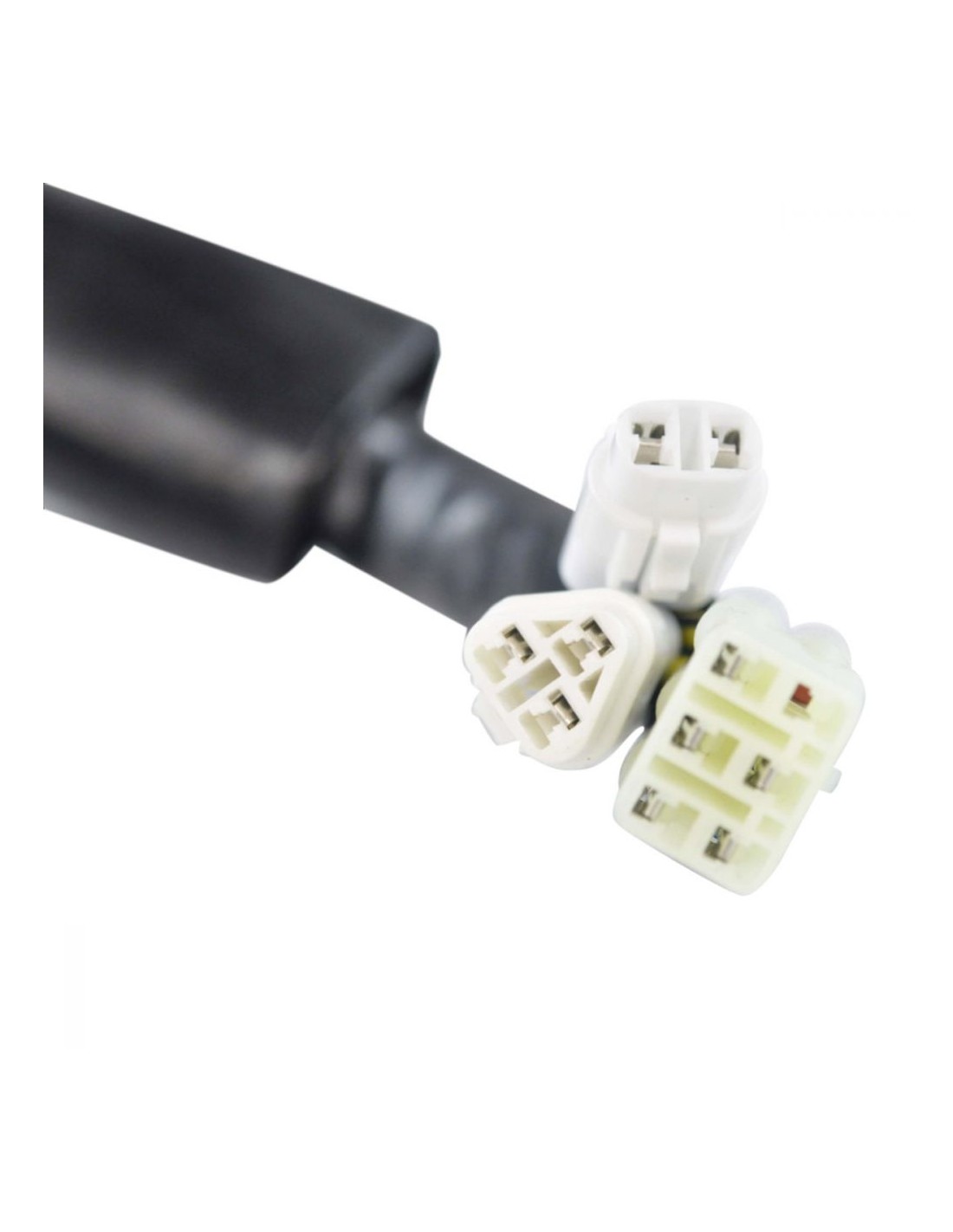

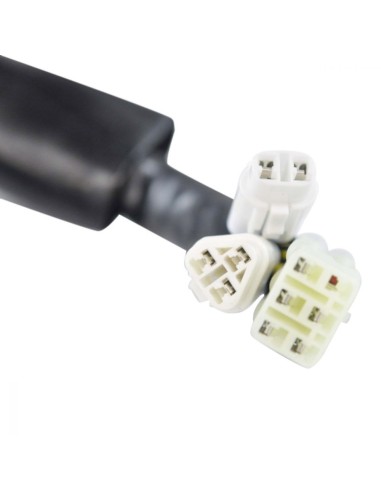

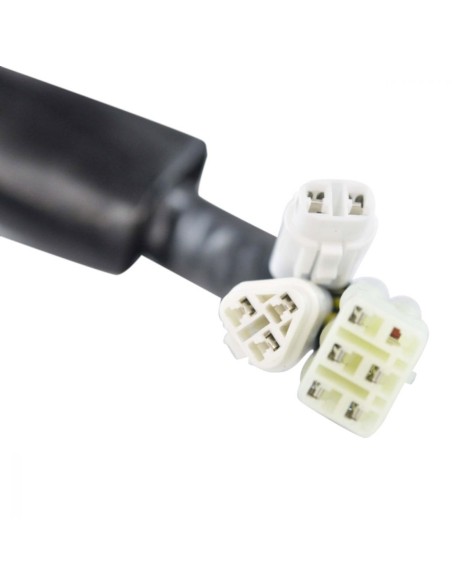

Nombre de connecteurs : 3

Nombre de terminaux : 10

Résistance entre les fils :

Alternateur : Jaune à Jaune = 0.4 ohms +/-20%

Capteur d'allumage : Blanc/Vert à Blanc/Rouge = 200 ohms +/-20%

Bobine source : Brun/Rouge à Noir = 80 ohms +/-20%

Bobine source 2: Noir/Rouge à Brun = 450 ohms +/-20%
