Stator

Résistant à 200 °C

2004 Ski-doo Skandic 440 LT Carb F/C

2004 Lynx Forest

2003 Ski-doo Skandic 440 LT Carb F/C

2003 Lynx Forest

2002 Ski-doo Skandic 440 LT Carb F/C

2002 Lynx Forest

2001 Ski-doo Skandic 440 LT Carb F/C

2001 Lynx Forest

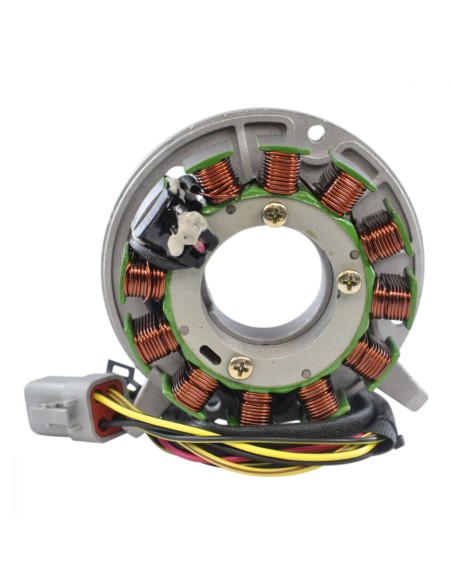

Stator :

Dimensions :

Diamètre interne: 43 mm

Diamètre externe: 110 mm

Épaisseur: 32 mm

Longueur de fils entre le stator et le connecteur: 570 mm

Autres spécifications :

Nombre de fils: 7

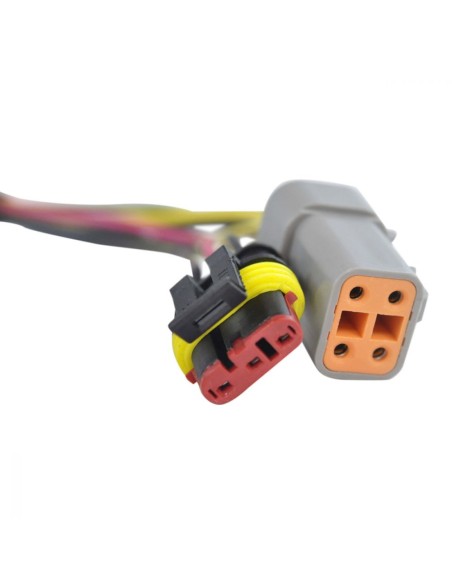

Nombre de connecteurs: 2

Nombre de terminaux: 7

Résistance entre les fils :

Alternateur: Entre chaque Jaune = 0.4 ohms +/-20%

Alternateur 2: Jaune à la Masse = O.L

Bobine source: Rouge à Noir = 8 ohms +/-20%

Régulateur Redresseur :

Dimensions :

Largeur: 66 mm

Longueur: 66 mm

Hauteur: 27 mm

Longueur des fils: 130 mm & 110 mm

Distance entre les trous de fixation: 84 mm

Autres spécifications :

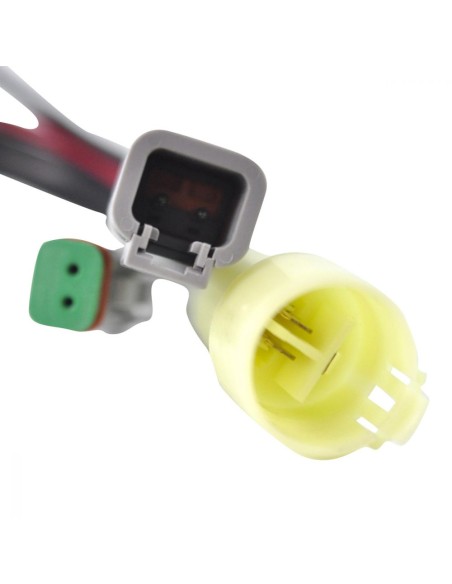

Nombre de connecteurs: 3

Nombre de terminaux: 6

Nombre de fils: 6

Voltage de charge minimum: 14.5V +/- 0.5V

Courant de charge maximum: 50A/500W

Voltage de circuit ouvert: <15V

Température d'opération: -20⁰ à 85⁰

OEM 420888230 410922907 410920900 410922941 410923200 515175661
