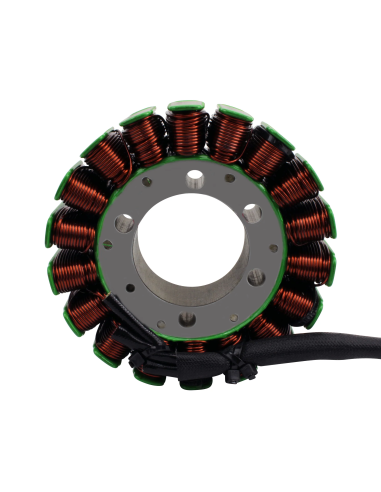

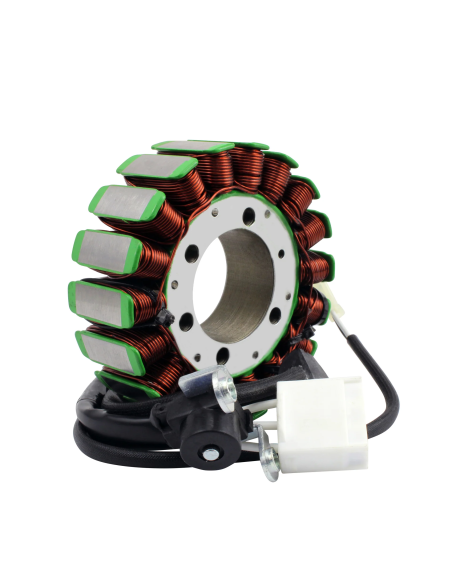

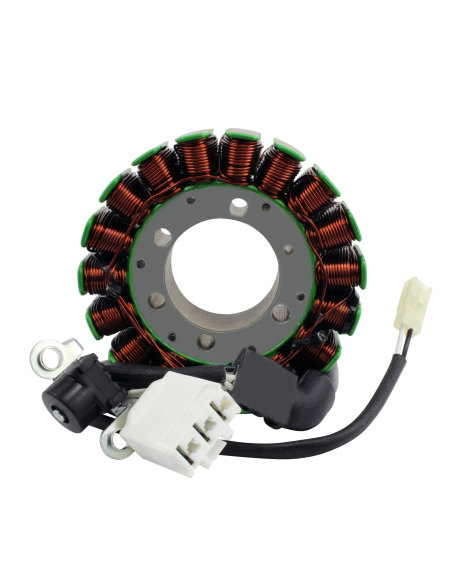

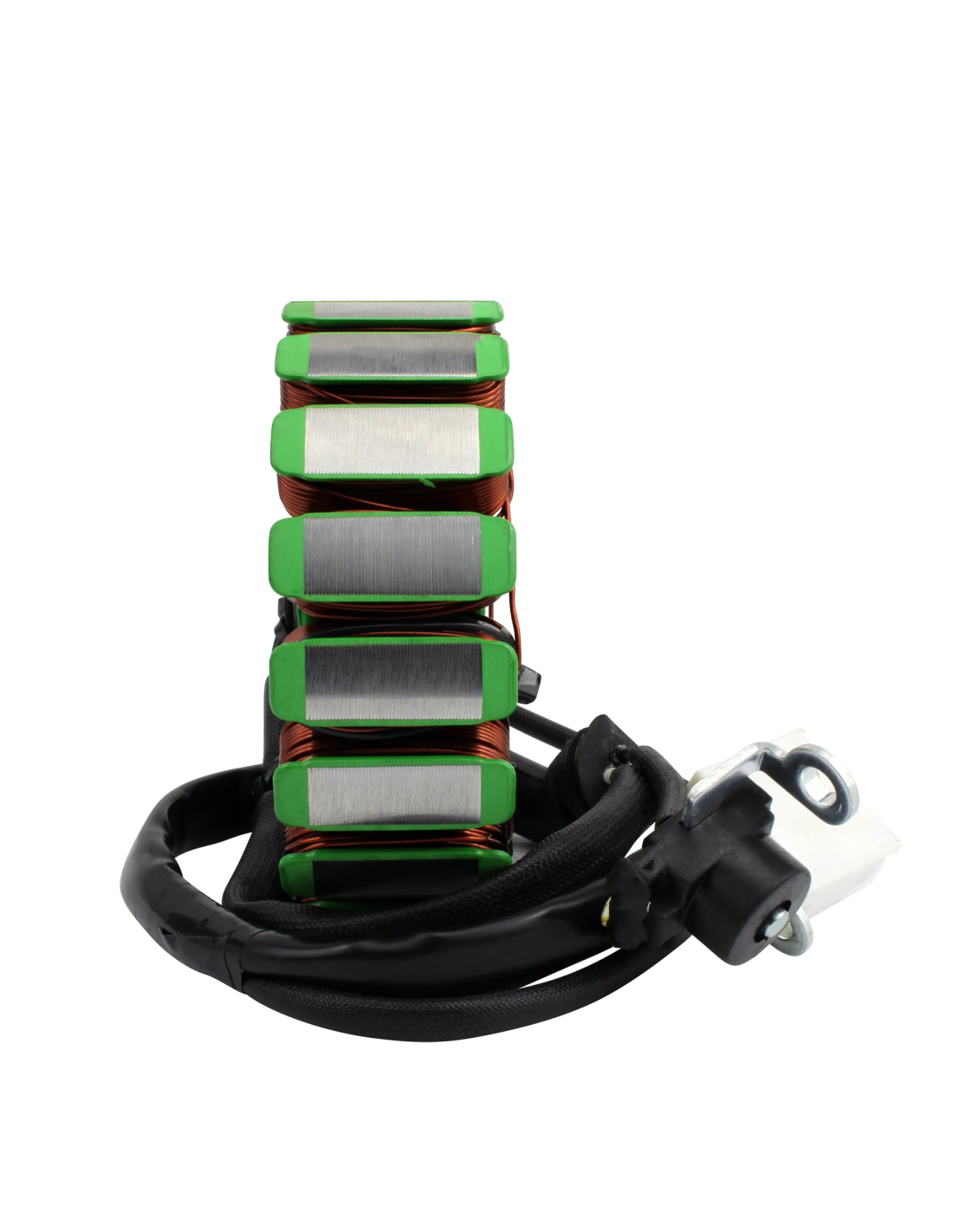

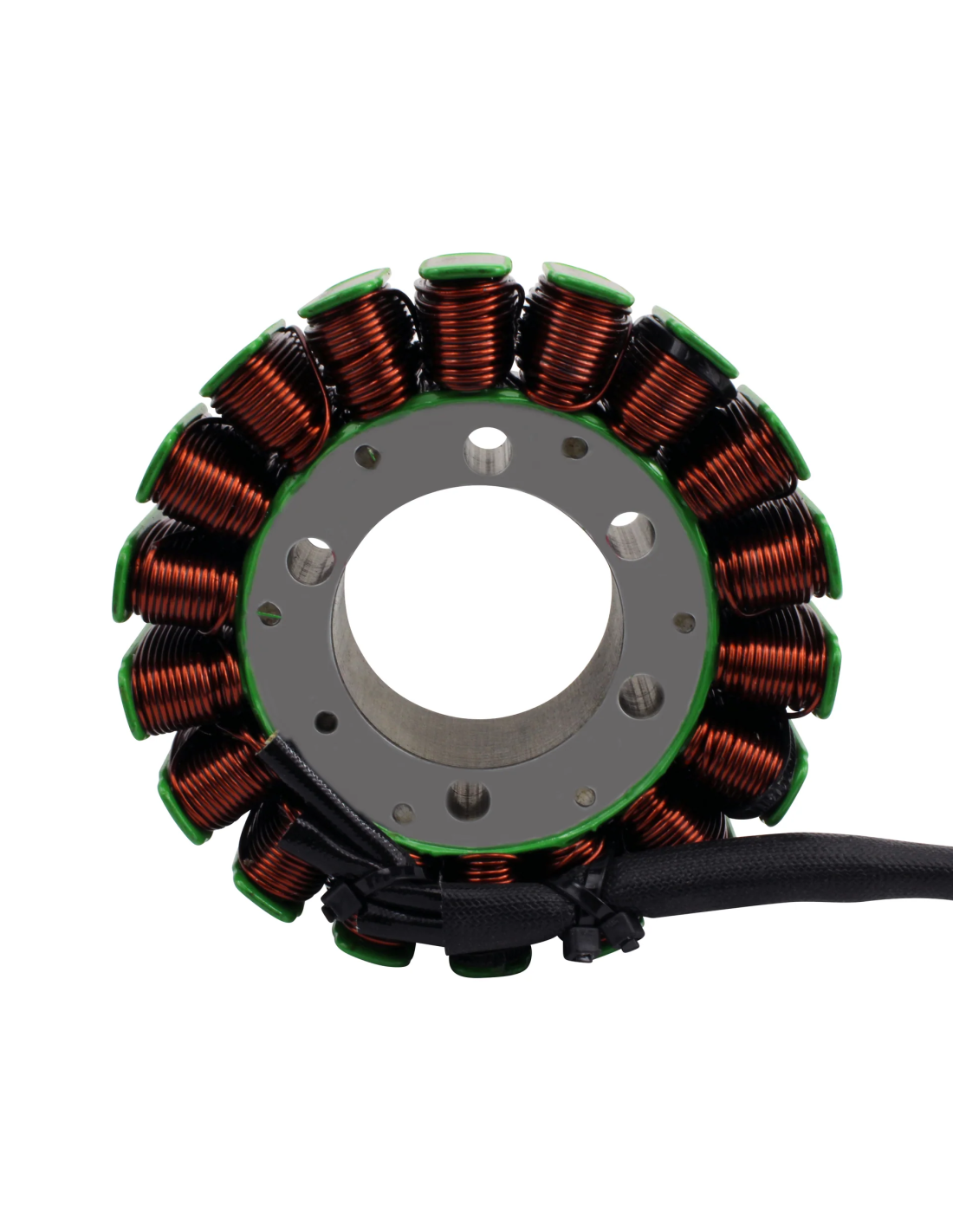

Allumage Stator Yamaha MT09 Tracer 900 XSR 900 OEM B7N-81410-00-00 B7N-81410-02-00

2024 Yamaha Tracer 900

2023 Yamaha MT-09

2023 Yamaha XSR 900

2022 Yamaha MT-09

2022 Yamaha Tracer 900

2022 Yamaha XSR 900

2021 Yamaha MT-09

2021 Yamaha Tracer 900

OEM B7N-81410-00-00

B7N-81410-02-00

Dimensions :

Diamètre interne : 42 mm

Diamètre externe : 105 mm

Épaisseur : 27 mm

Longueur de fils entre le stator et la grommet : 160 mm

Longueur de fils entre la grommet et le connecteur : 220 mm & 350 mm

Longueur de fils entre le capteur d'allumage et la grommet : 55 mm

Autres spécifications :

Nombre de fils : 5

Nombre de connecteurs : 2

Nombre de terminaux : 5

Nombre de pôles : 18

Résistance entre les fils :

Alternateur : Blanc à Blanc = 0.7 ohms +/-20%

Alternateur : Blanc à la masse = O.L

Capteur d'allumage : Gris à Noir = 280 ohms +/-20%
