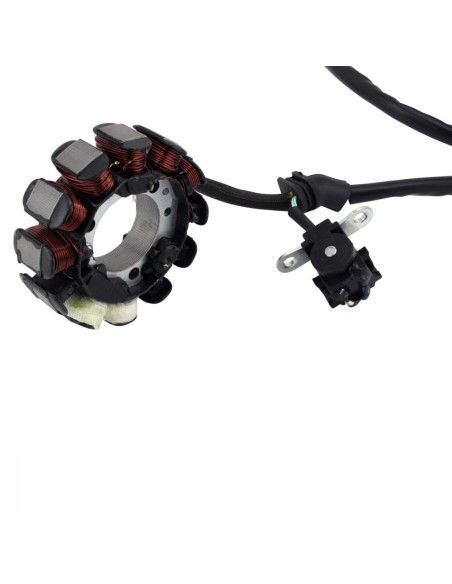

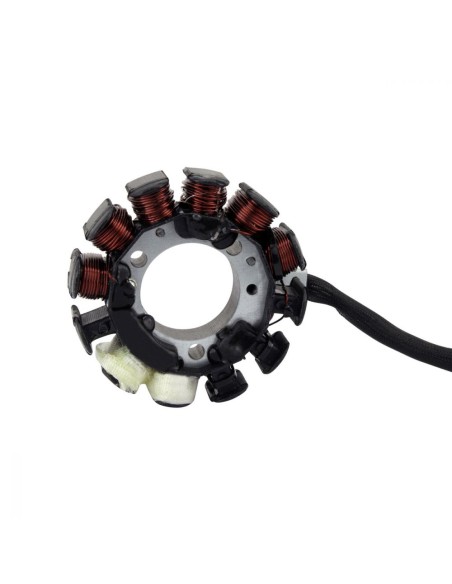

Stator Alternateur Honda CRF450X OEM 31120-MEY-672

Stator Résistant à 200°C - Allumage Eclairage

2017 Honda CRF 450 X

2016 Honda CRF 450 X

2015 Honda CRF 450 X

2014 Honda CRF 450 X

2013 Honda CRF 450 X

2012 Honda CRF 450 X

2009 Honda CRF 450 X

2008 Honda CRF 450 X

2007 Honda CRF 450 X

2006 Honda CRF 450 X

2005 Honda CRF 450 X

OEM 31120-MEY-672

Dimensions :

Diamètre interne : 32 mm

Diamètre externe : 77 mm

Épaisseur : 13 mm

Longueur de fils entre le stator et la grommet : 80 mm

Longueur de fils entre la grommet et le connecteur : 660 mm

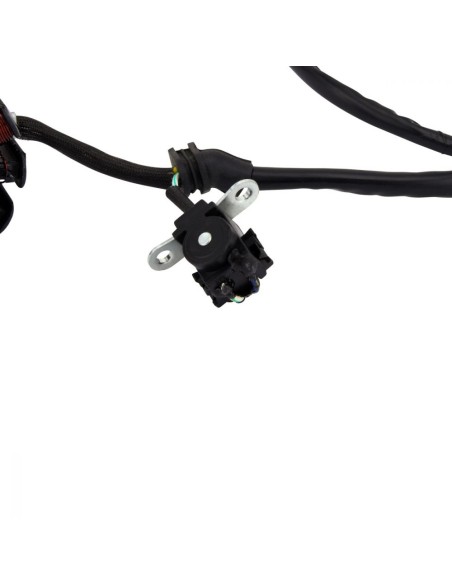

Longueur de fils entre le capteur d'allumage et la grommet : 60 mm

Autres spécifications :

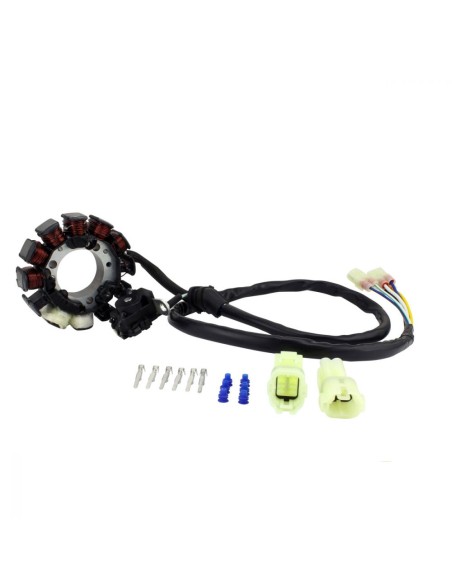

Nombre de fils : 6

Nombre de connecteurs : 2

Nombre de terminaux : 6

Nombre de pôles : 12

Résistance entre les fils :

Alternateur : Jaune à Blanc = 0.4 ohms +/-20%

Le centre de la bobine jaune et blanche est mis à la terre. Le jaune et le blanc sont chacun de 2.0 ohms à la terre.

Capteur d'allumage : Vert/Blanc à Bleu/Jaune = 241 ohms +/-20%

Bobine source : Bleu à Noir/Rouge = 20 ohms +/-20%
