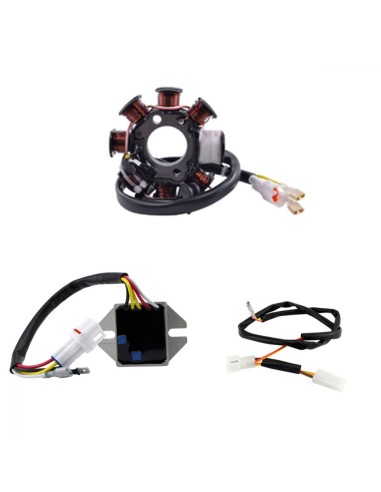

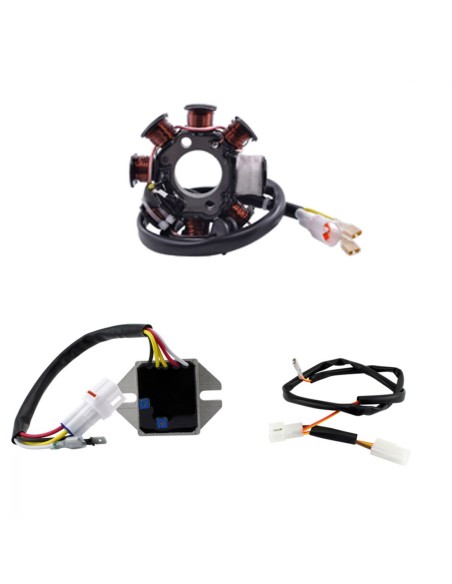

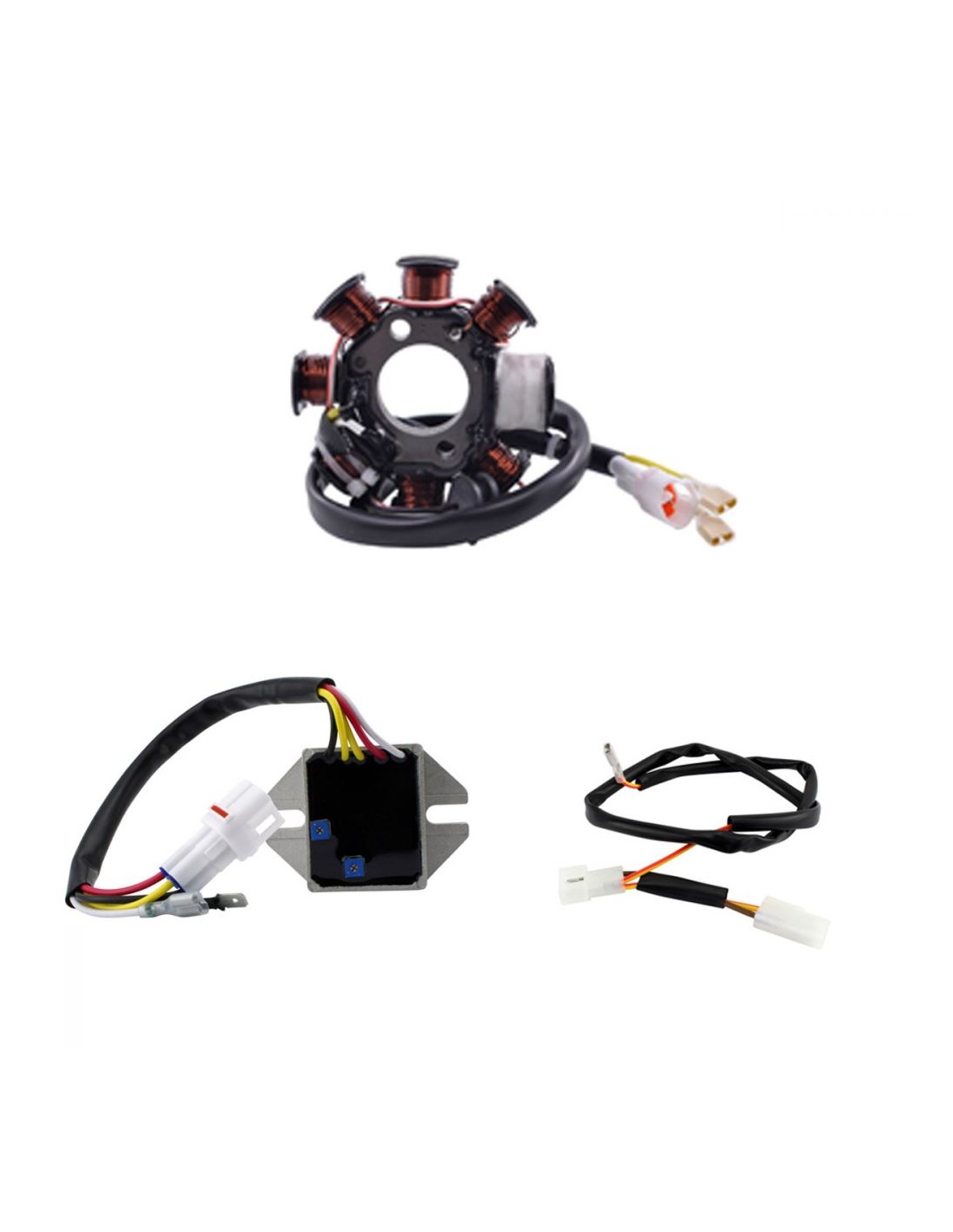

Kit Conversion AC à DC 100W Stator Régulateur KTM Husqvarna 400 450 2008-2011 OEM 80039004000

2011 KTM 530 XC-W

2011 KTM 530 EXC

2011 KTM 450 XC-W

2011 KTM 450 EXC

2010 KTM 530 XC-W

2010 KTM 530 EXC

2010 KTM 450 XC-W

2010 KTM 450 EXC

2010 KTM 400 XC-W

2009 KTM 530 XC-W

2009 KTM 530 EXC

2009 KTM 450 XC-W

2009 KTM 450 EXC-R

2009 KTM 450 EXC

2009 KTM 400 XC-W

2008 KTM 530 XCR-W

2008 KTM 530 EXC-R

2008 KTM 450 XCR-W

2008 KTM 450 EXC-R

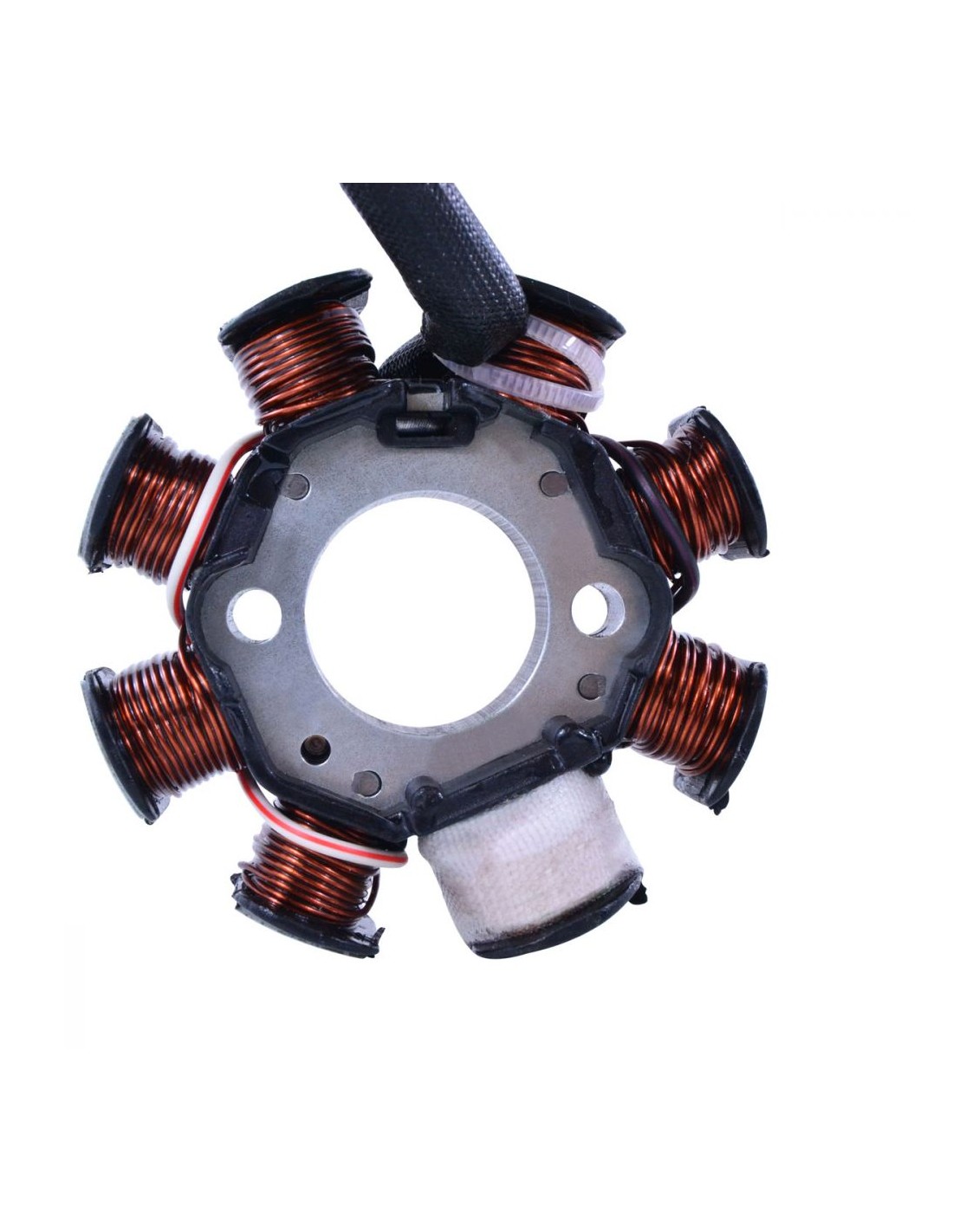

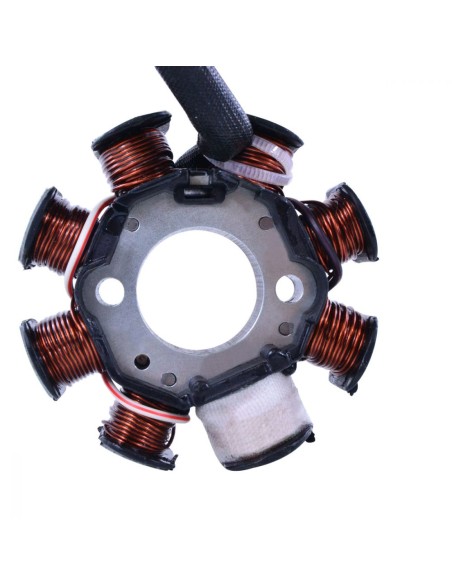

Spécifications du stator

Dimensions :

Diamètre interne: 29 mm

Diamètre externe: 83 mm

Épaisseur: 13 mm

Longueur de fils entre le stator et la grommet : 60 mm

Longueur de fils entre la grommet et le connecteur : 490 mm

Autres spécifications

Nombre de fils: 4

Nombre de connecteurs: 3

Nombre de terminaux: 4

Nombre de pôles: 8

Résistance entre les fils:

Alternateur: Blanc à Jaune = 0.5 ohms +/-20%

Bobine source: Noir/Rouge à Rouge/Blanc = 30 ohms +/-20%

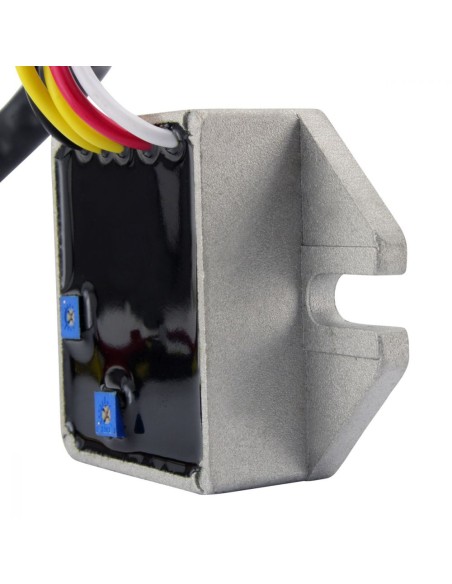

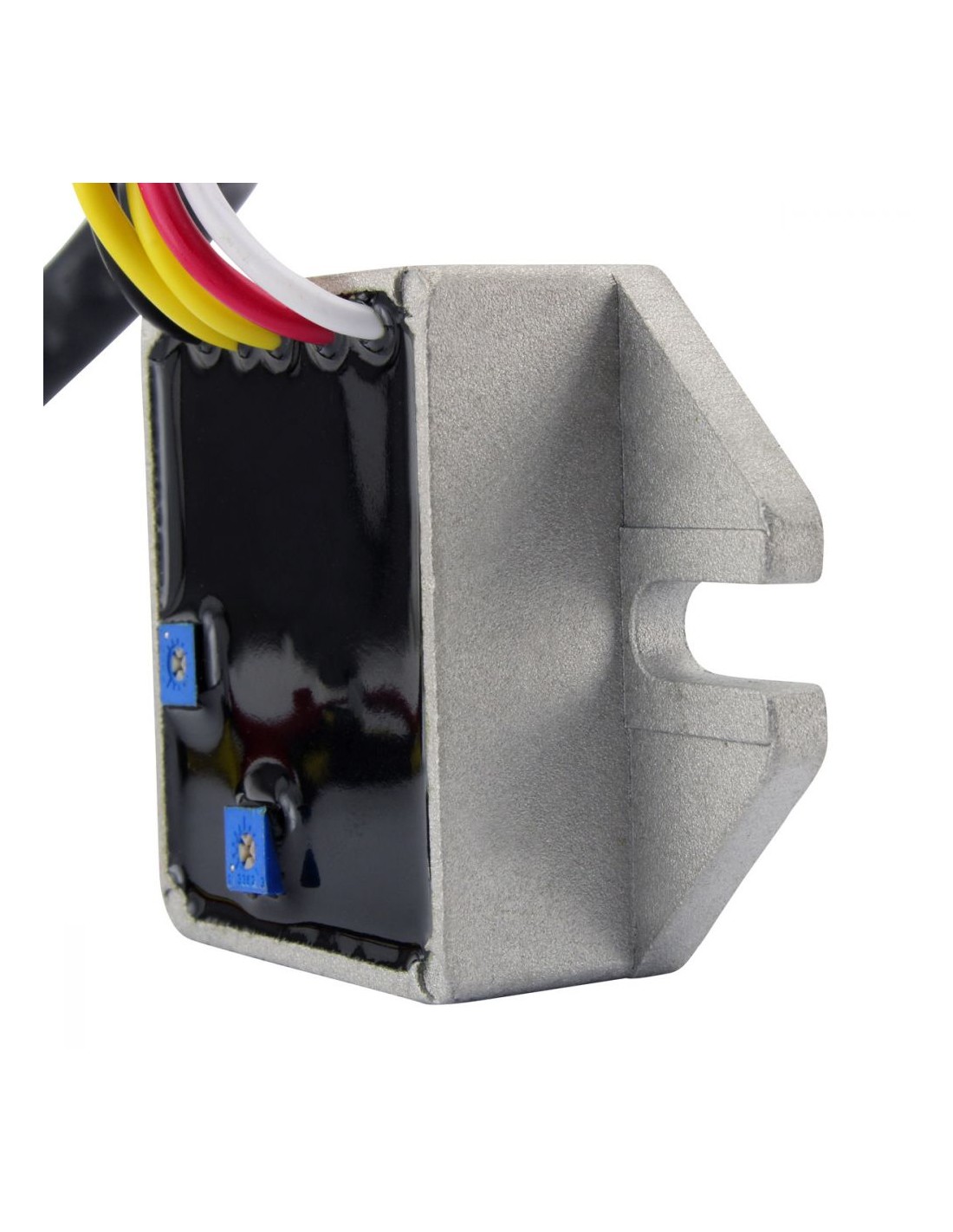

Spécification du régulateur de tension

Dimensions :

Largeur: 54 mm

Longueur: 80 mm

Hauteur: 22 mm

Longueur des fils: 235 mm

Distance entre les trous de fixation: 65 mm

Autres spécifications:

Nombre de connecteurs: 3

Nombre de terminaux: 5

Nombre de fils: 5

Tension de charge minimale: 14.5 V +/- 0.5 V

Courant de charge maximum: 50 A / 500 W

Tension de circuit ouvert: < 15 V

Température d'opération: -20°C à 85°C

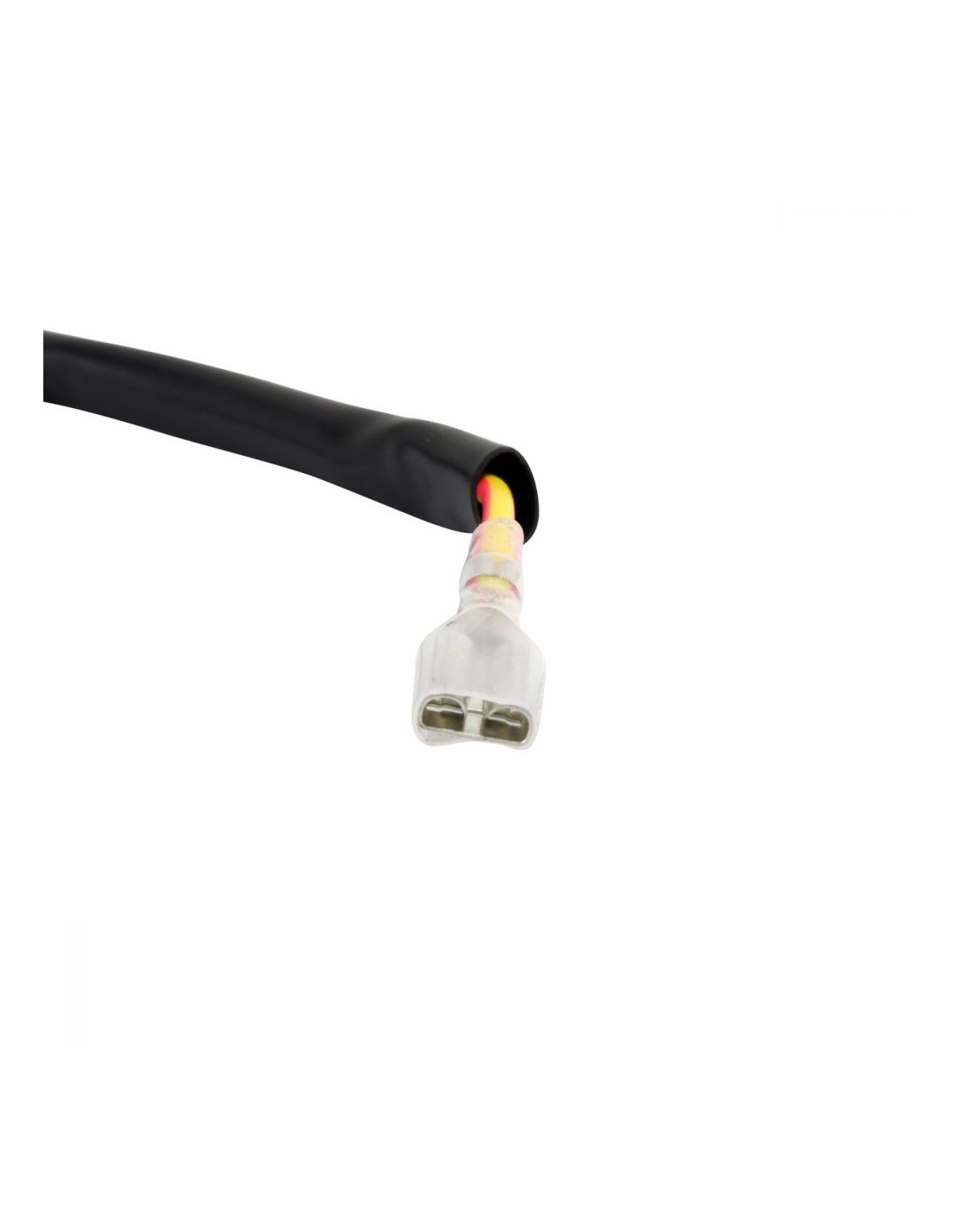

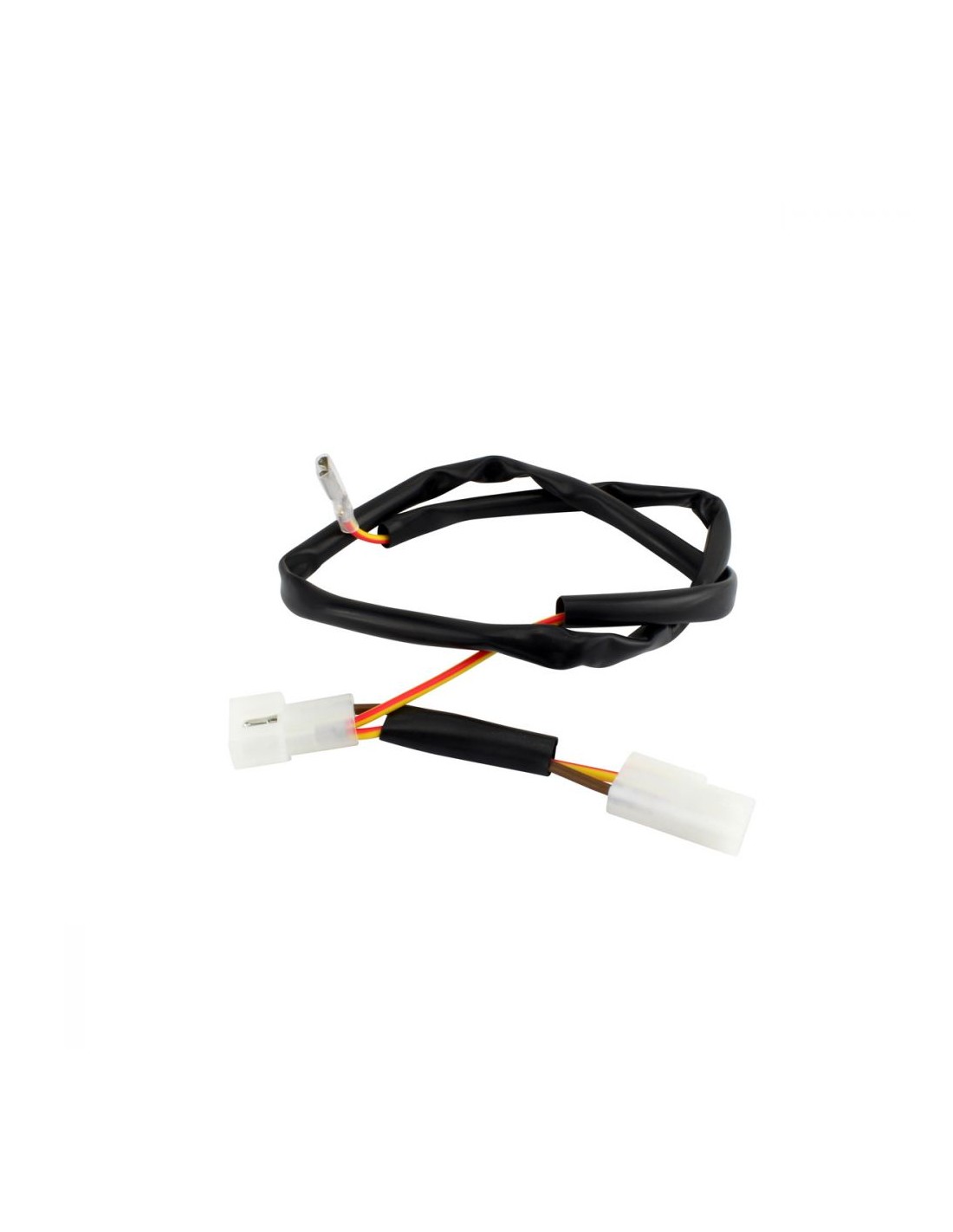

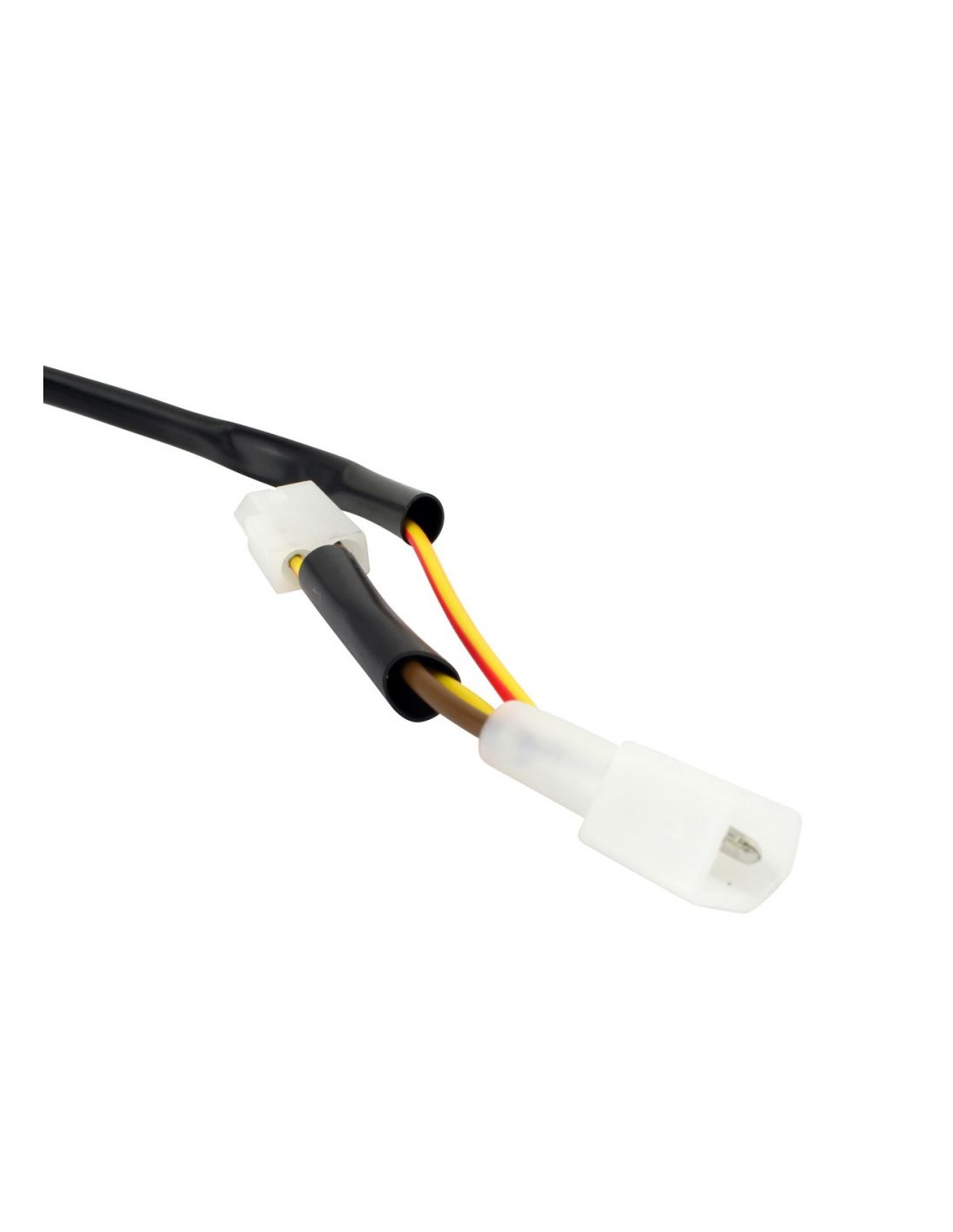

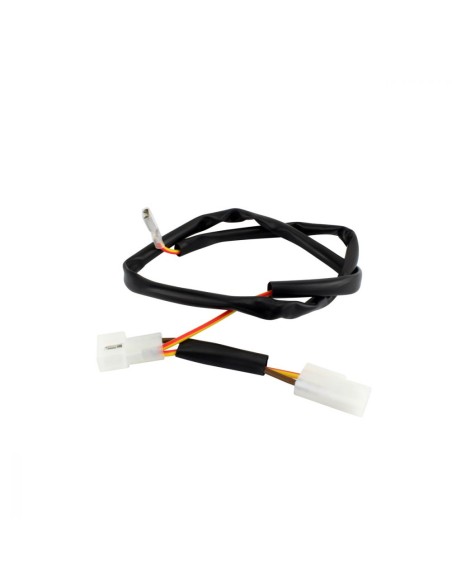

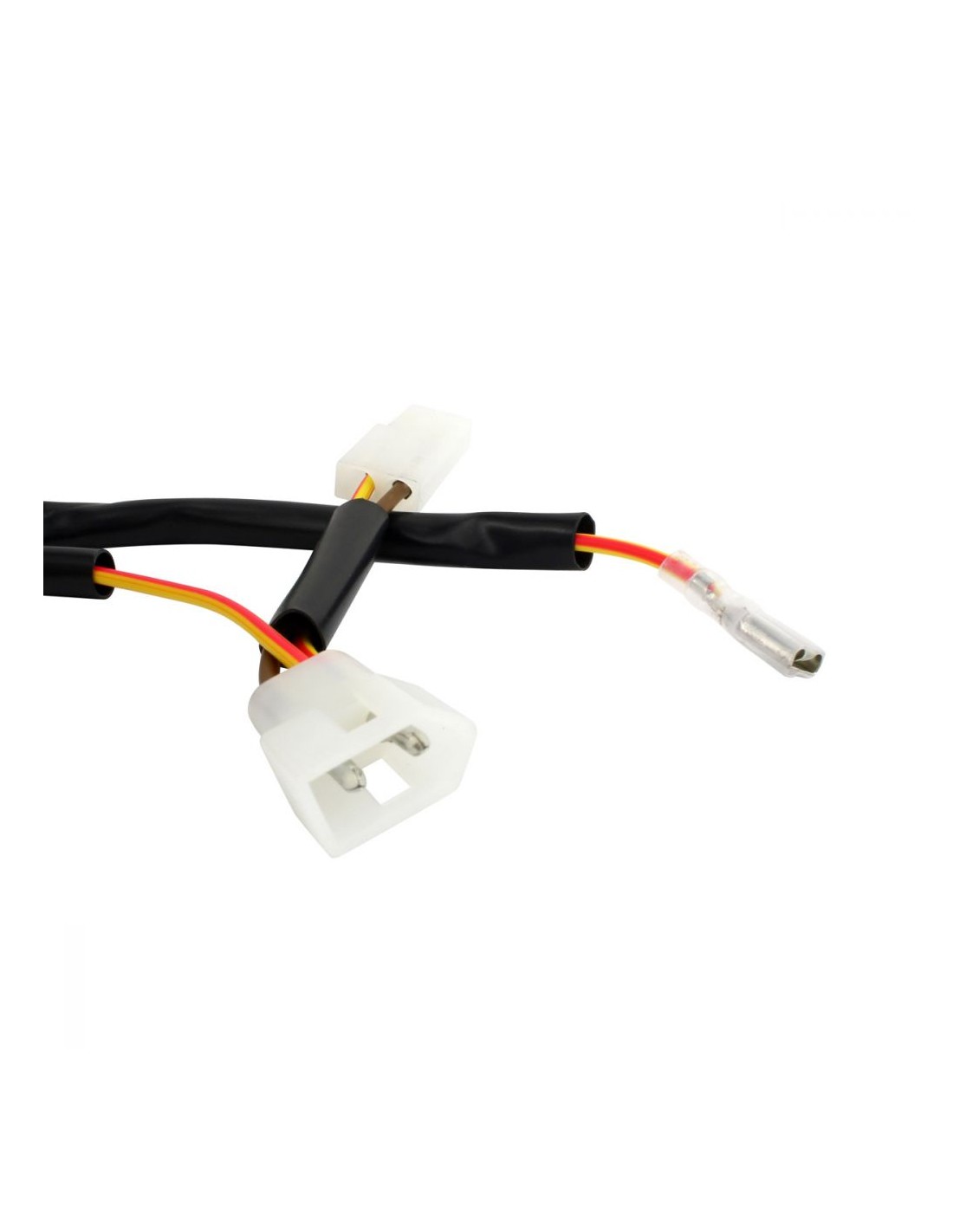

Spécification du Faisceau

Dimensions:

Longueur des fils: 530 mm and 60 mm

Nombre de fils: 3

Nombre de connecteurs: 3

Nombre de terminaux: 5
