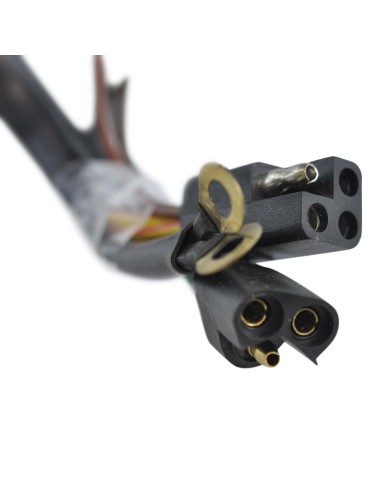

Stator Allumage Arctic Cat EXT580 EFI EXT580 Mountain Cat Pantera 440 580 Wildcat 700 ZR580 OEM 3003-907

Stator

Arctic Cat EXT 580 EFI Deluxe L/C 1996
Arctic Cat EXT 580 EFI L/C 1994-1996
Arctic Cat EXT 580 Mountain Cat 1993-1996
Arctic Cat EXT 580 Mountain Cat Wave 1994
Arctic Cat Pantera 440 L/C 1993-1994
Arctic Cat Pantera 580 2-Pass 1995-1996
Arctic Cat Wildcat 700 EFI L/C 1991-1996
Arctic Cat Wildcat 700 Mountain Cat EFI L/C 1991-1996
Arctic Cat Wildcat 700 Touring EFI L/C 1996
Arctic Cat ZR 580 EFI L/C 1995-1996

OEM
3003-907

Dimensions :
Diamètre interne : 51mm
Diamètre externe : 114mm
Épaisseur : 15mm
Longueur de fils entre le stator et les connecteurs: 200mm, 210mm

Autres spécifications :
Nombre de fils : 9
Nombre de connecteurs : 4
Nombre de terminaux : 9

Résistance entre les fils :
Alternateur : Jaune/Rouge à Jaune/Rouge = 0.4ohms +/-20%
Alternateur: Jaune à Brun = 0.4 ohms +/-20%
Bobine Source : Noir à Vert = 431ohms +/-20%
Bobine Source 2 : Brun à Vert = 492ohms +/-20%
