Stator

Résistant à 200 °C

Ski-doo
Grand Touring 600 Carb L/C
2002 Ski-doo Grand Touring 600 Carb L/C
SE
2002 Ski-doo Grand Touring 600 Carb L/C SE
Grand Touring 700 Carb L/C
SE
1997 Ski-doo Grand Touring 700 Carb L/C SE
1999 Ski-doo Grand Touring 700 Carb L/C SE
2000 Ski-doo Grand Touring 700 Carb L/C SE
2001 Ski-doo Grand Touring 700 Carb L/C SE
1999 Ski-doo Grand Touring 700 Carb L/C
2000 Ski-doo Grand Touring 700 Carb L/C
2002 Ski-doo Grand Touring 700 Carb L/C
Grand Touring 800 Carb L/C
SE
1999 Ski-doo Grand Touring 800 Carb L/C SE
2000 Ski-doo Grand Touring 800 Carb L/C SE
2001 Ski-doo Grand Touring 800 Carb L/C SE
2002 Ski-doo Grand Touring 800 Carb L/C SE
Grand Touring Sport 500 Carb L/C
2002 Ski-doo Grand Touring Sport 500 Carb L/C
Grand Touring Sport 600 Carb L/C
2002 Ski-doo Grand Touring Sport 600 Carb L/C
Grand Touring Sport 700 Carb L/C
2002 Ski-doo Grand Touring Sport 700 Carb L/C

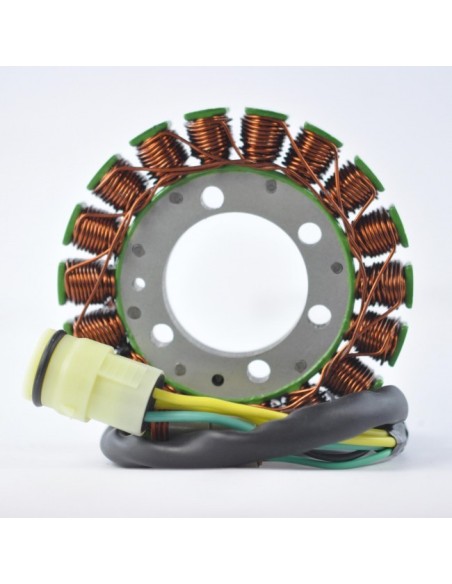

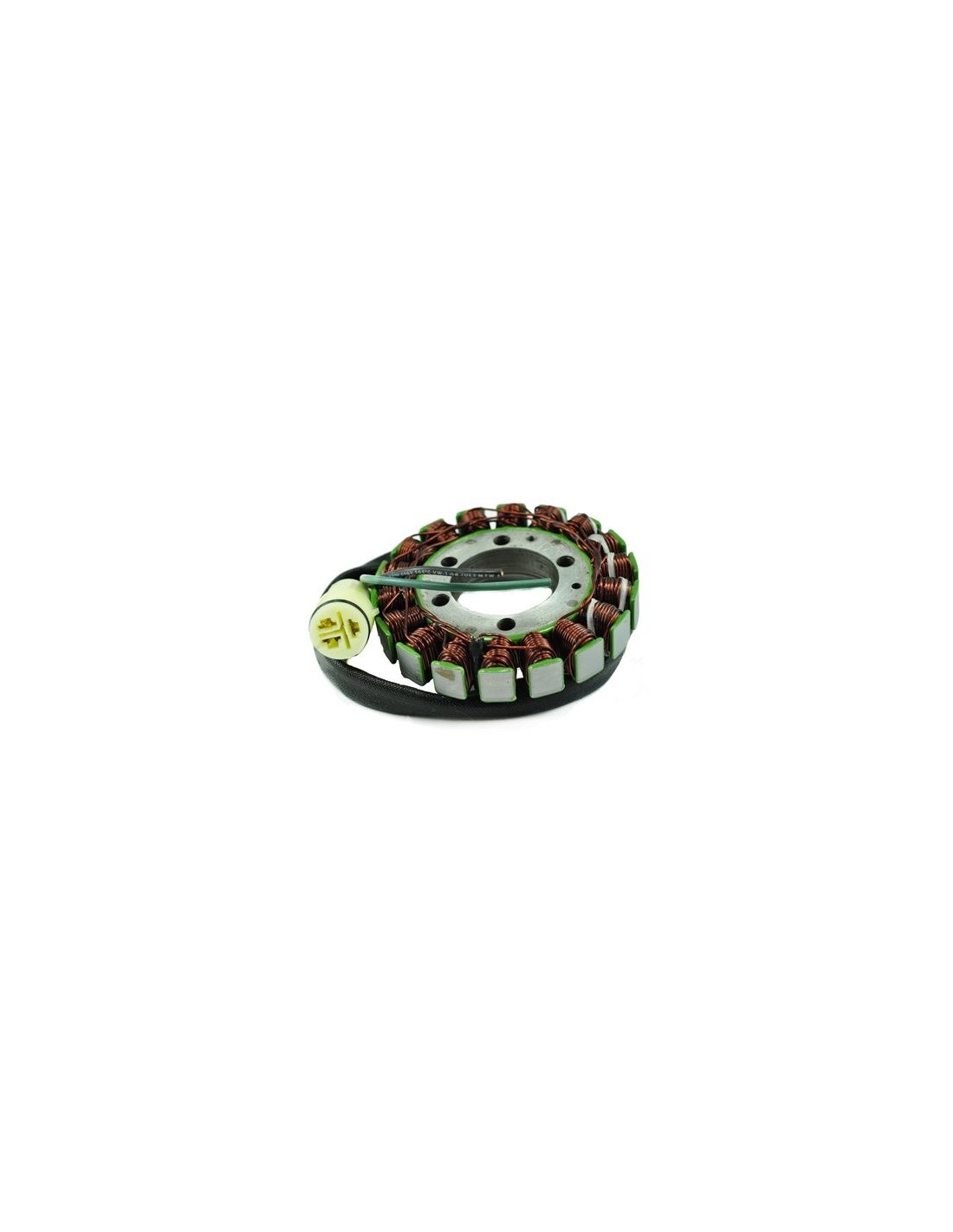

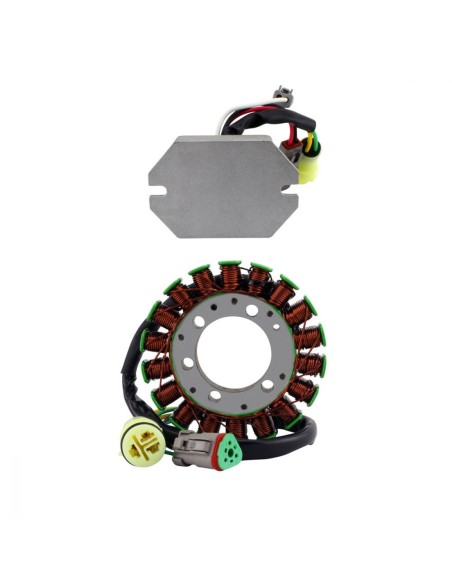

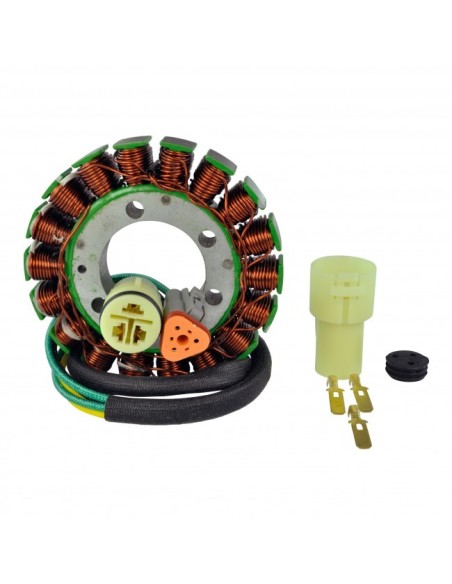

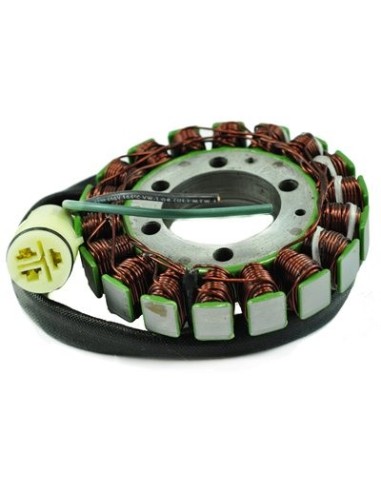

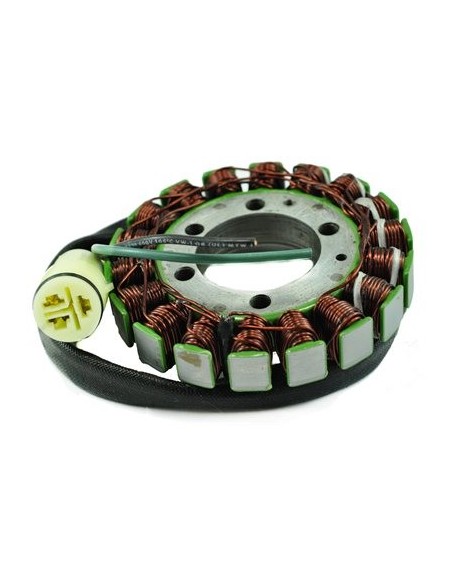

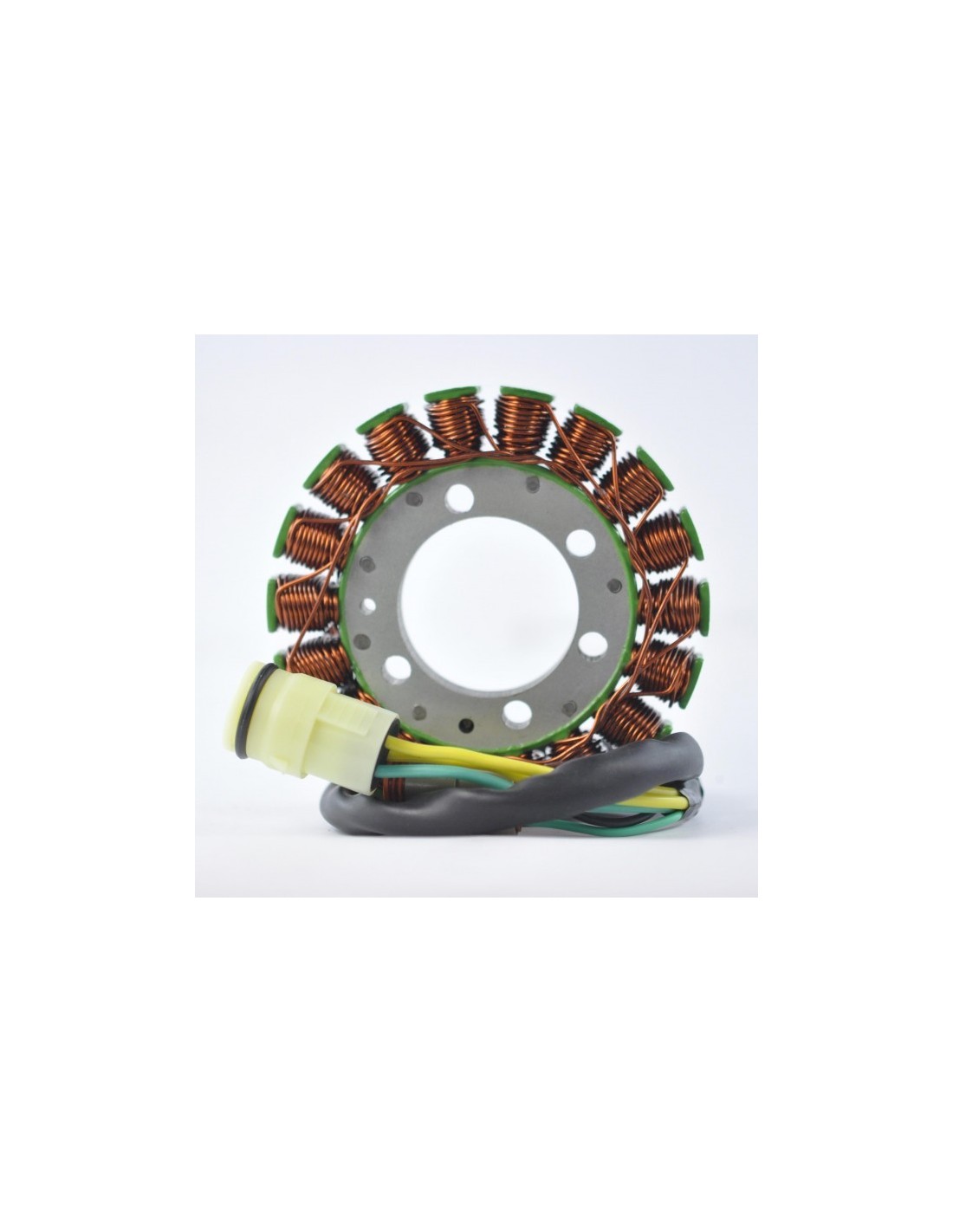

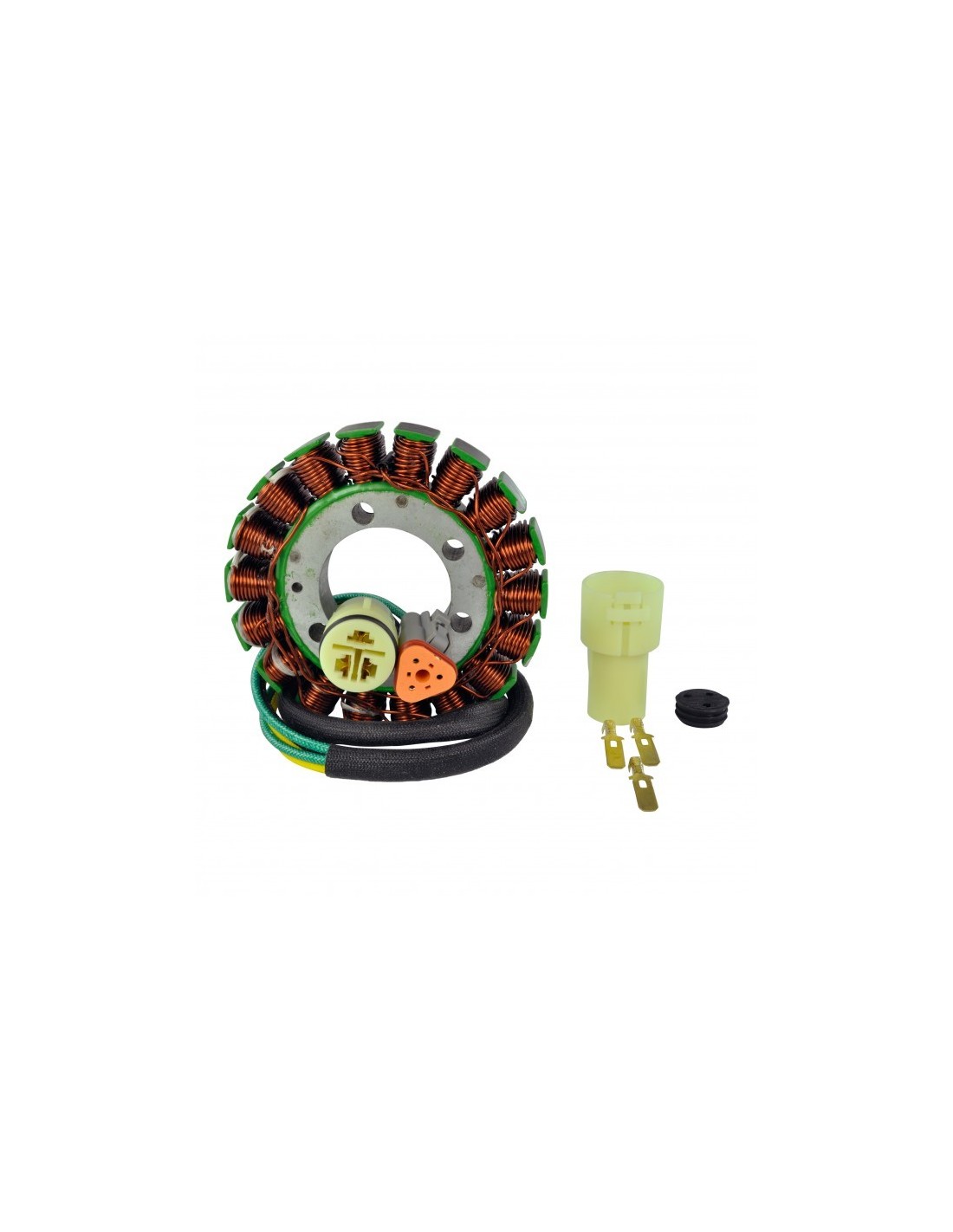

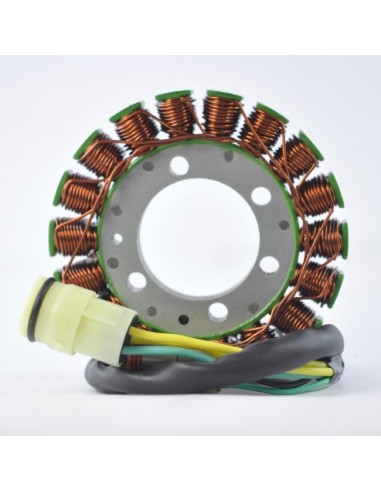

Stator :

Dimensions :

Diamètre interne: 42 mm

Diamètre externe: 103 mm

Épaisseur: 13 mm

Longueur de fils entre le stator et le connecteur: 425 mm

Autres spécifications :

Nombre de fils: 5

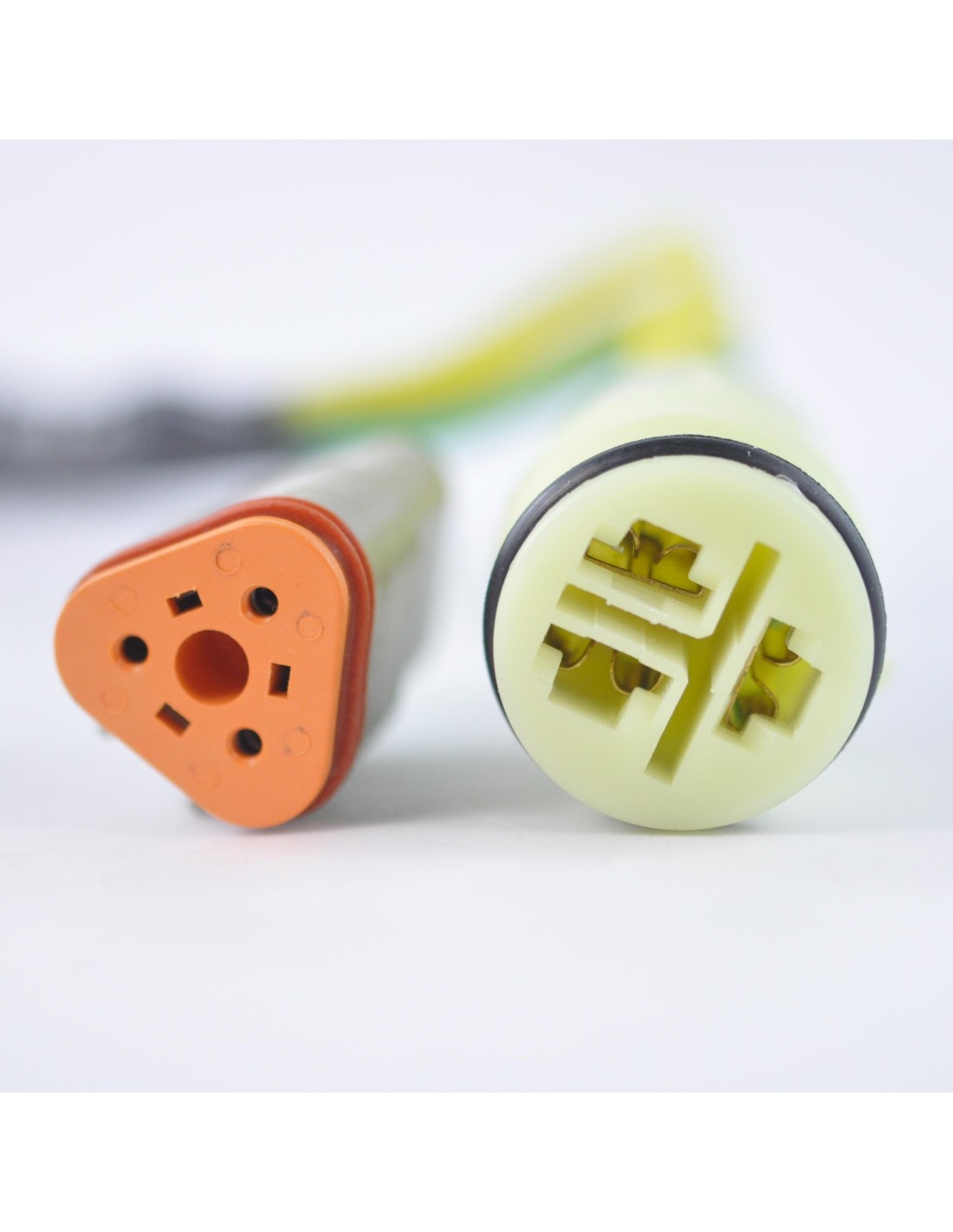

Nombre de connecteurs: 2

Nombre de terminaux: 5

Résistance entre les fils :

Alternateur: Entre chaque jaune = 0.5 ohms +/-20%

Alternateur: Jaune à la masse = O.L. à l'écran

Alternateur: Vert à chaque jaune = 0.5 ohms +/-20%

Alternateur: Noir à la masse = 0.1 ohms +/-20%

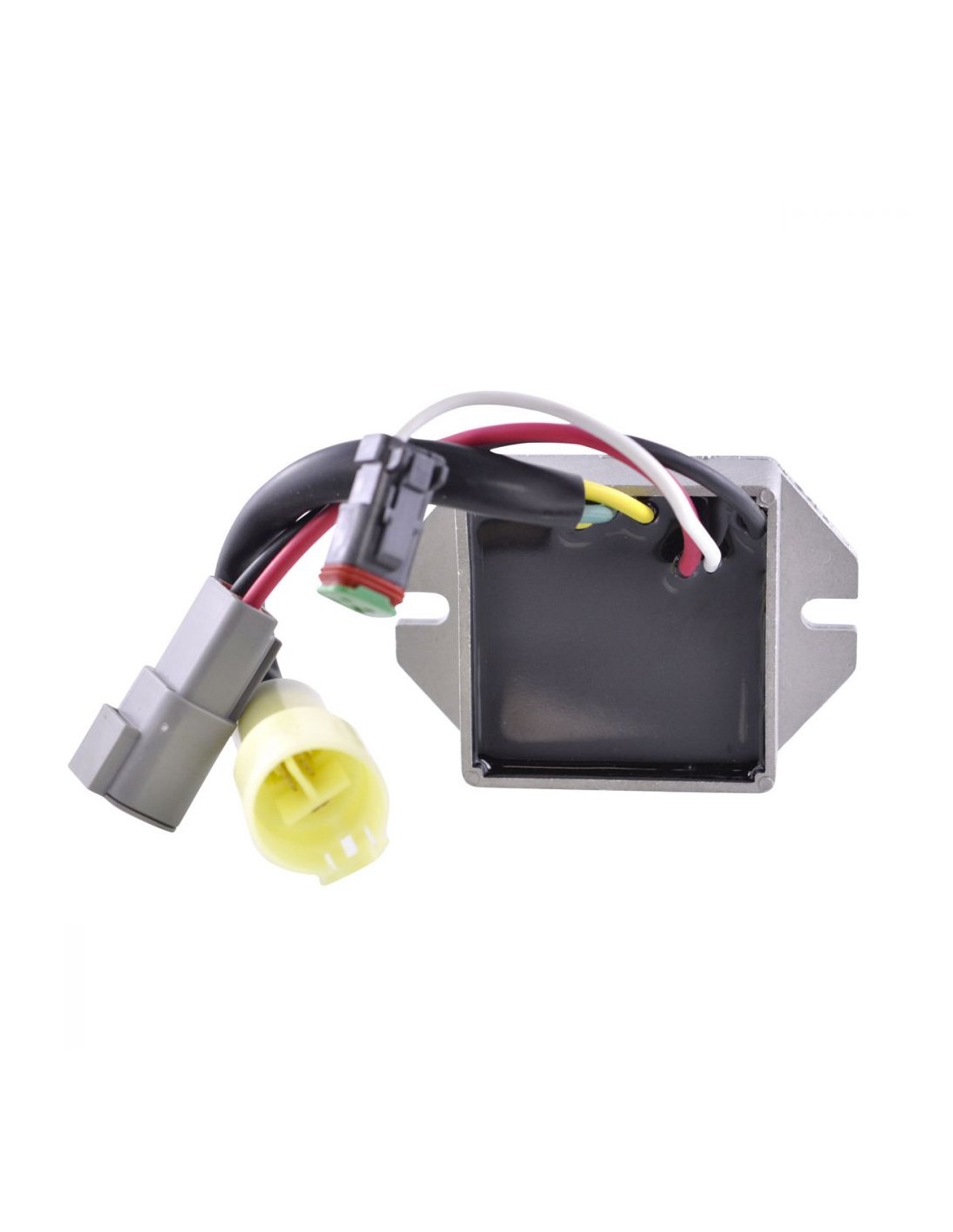

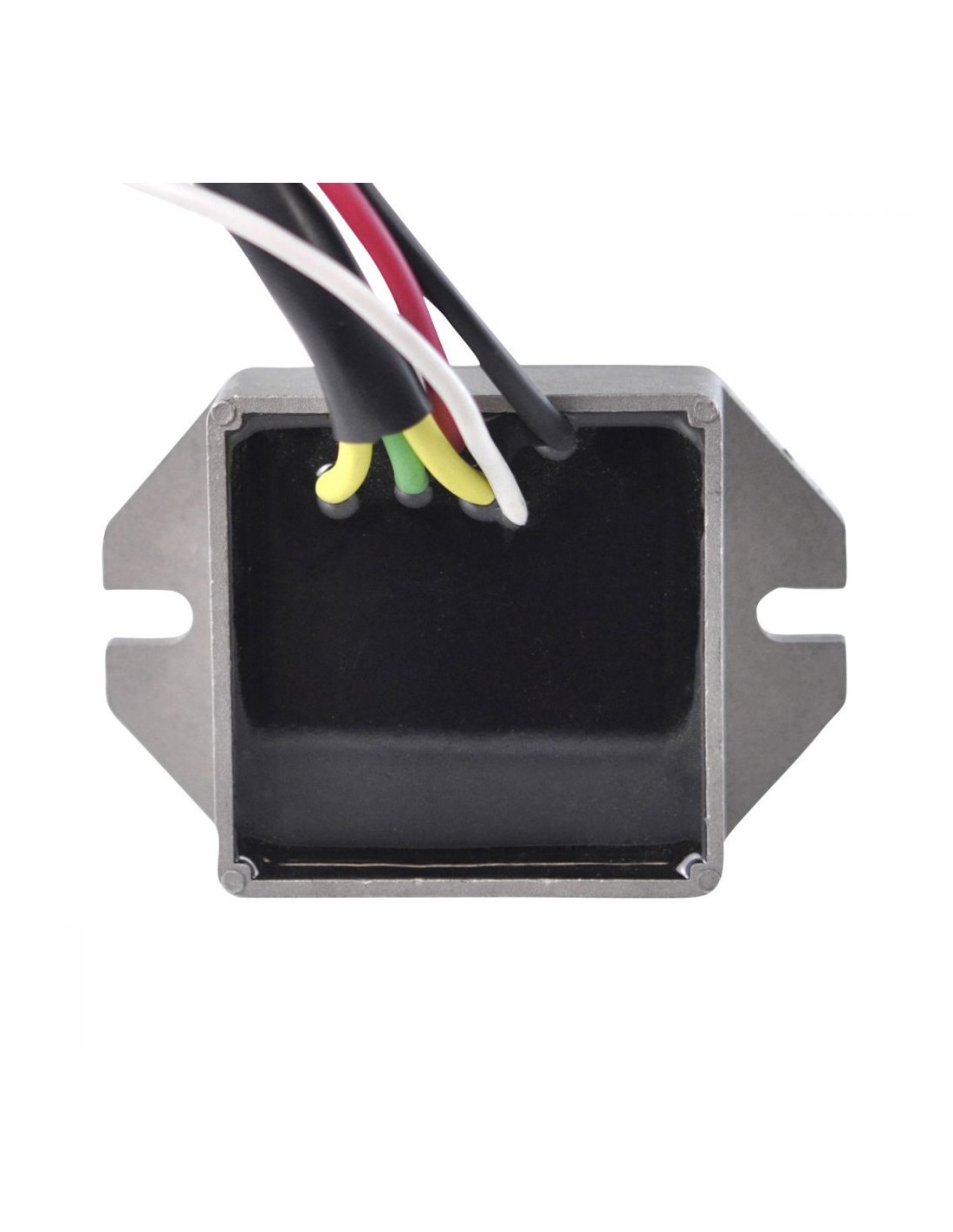

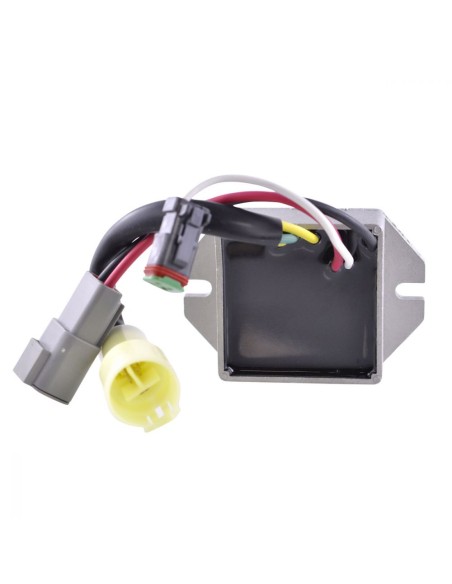

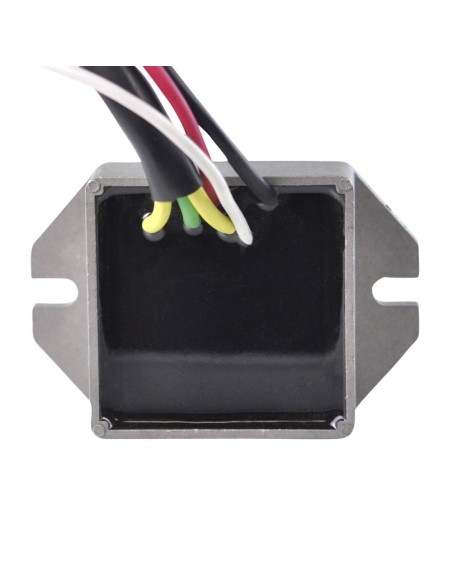

Régulateur Redresseur :

Dimensions :

Largeur: 66 mm

Longueur: 66 mm

Hauteur: 27 mm

Longueur des fils: 130 mm & 110 mm

Distance entre les trous de fixation: 84 mm

Autres spécifications :

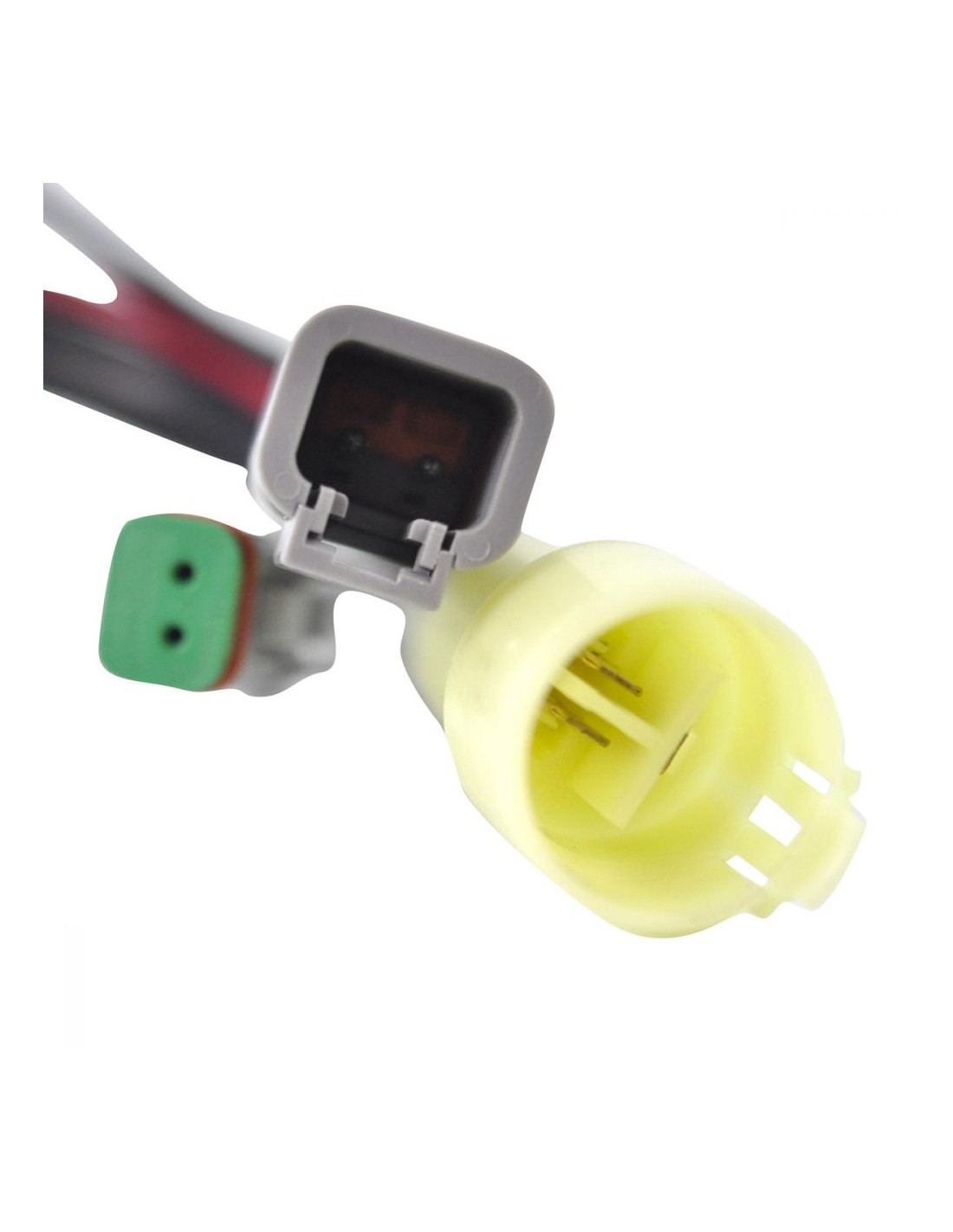

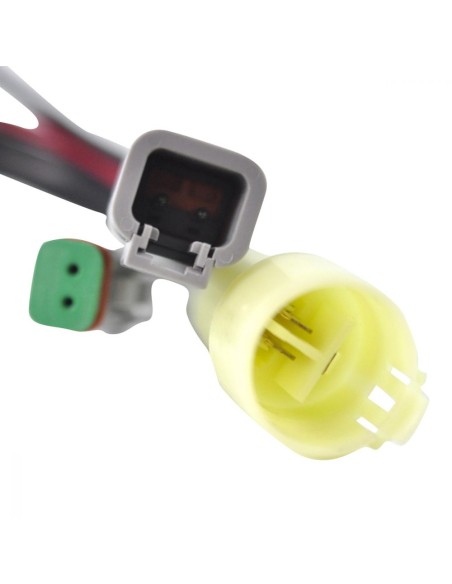

Nombre de connecteurs: 3

Nombre de terminaux: 6

Nombre de fils: 6

Voltage de charge minimum: 14.5V +/- 0.5V

Courant de charge maximum: 50A/500W

Voltage de circuit ouvert: <15V

Température d'opération: -20⁰ à 85

OEM 420888230 410922907 410920900 410922941 410923200 515175661
