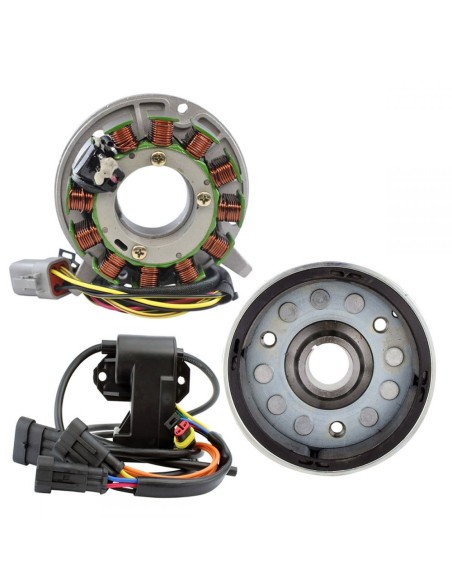

Kit Stator Rotor CDI Bobine SkiDoo Expedition 550 Grand Touring 550 Legend 550 Skandic 550 Summit 550

Kit Stator Rotor CDI Bobine SkiDoo

Ski-doo Expedition 550 -- 2005-2006
Ski-doo Grand Touring 550 -- 2003
Ski-doo Legend 550 -- 2004
Ski-doo Skandic 550 -- 2004-2010
Ski-doo Summit 550 -- 2003-2008

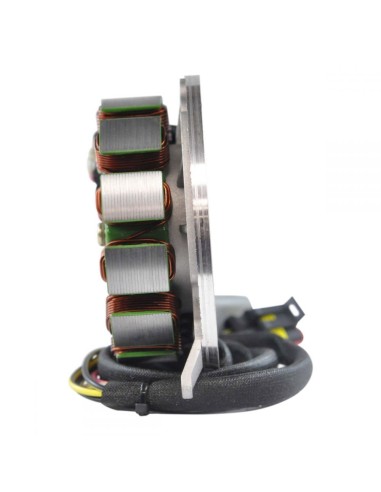

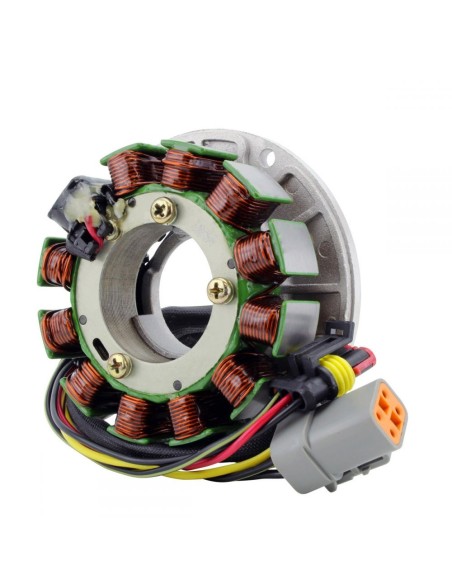

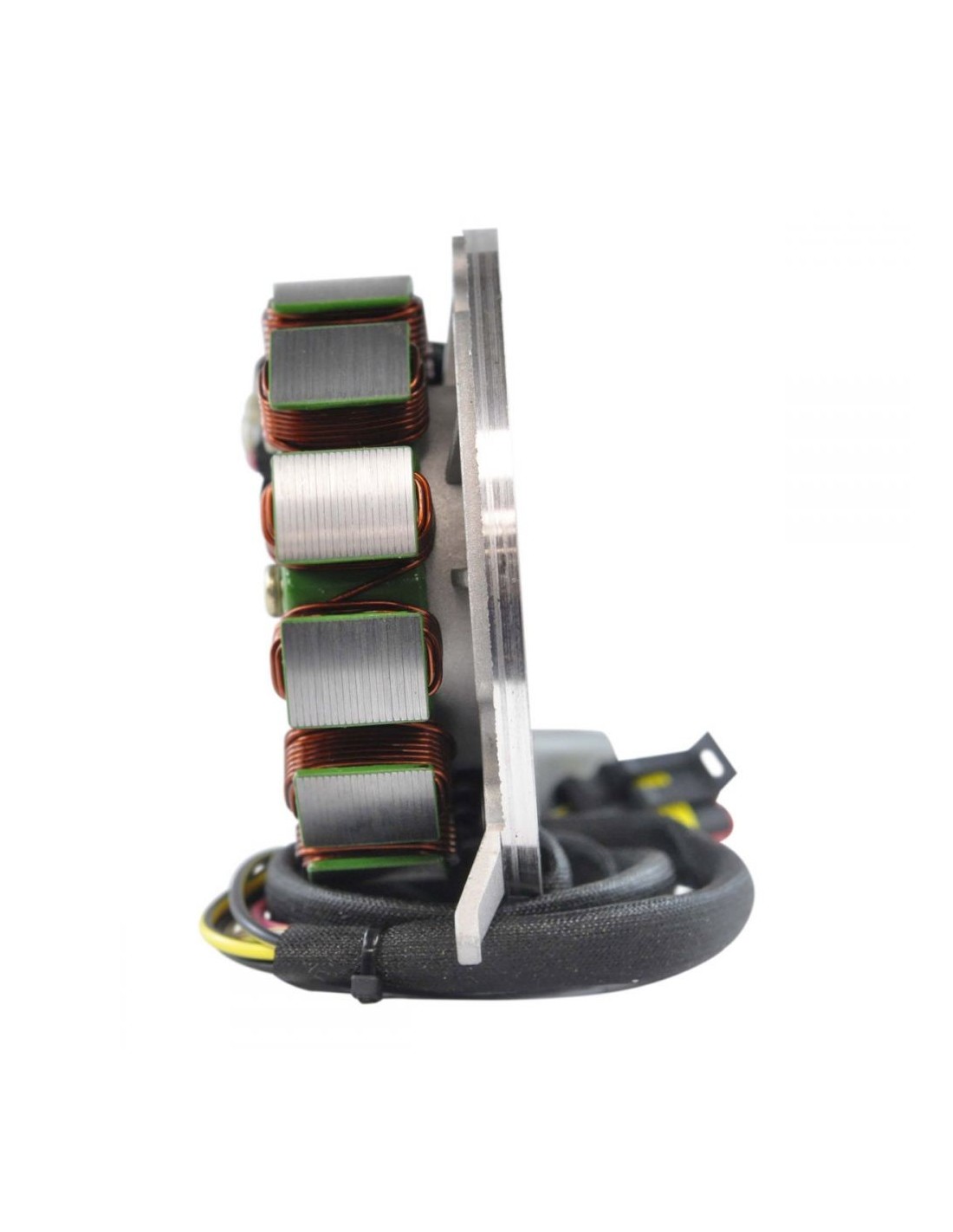

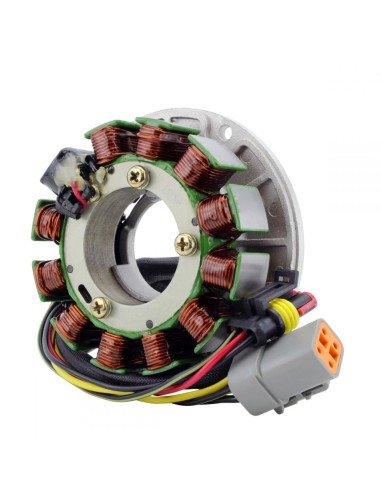

Dimensions Stator :
Diamètre interne : 43 mm
Diamètre externe : 110 mm
Épaisseur : 32 mm
Longueur de fils entre le stator et le connecteur : 500 mm

Autres spécifications :
Nombre de fils : 6

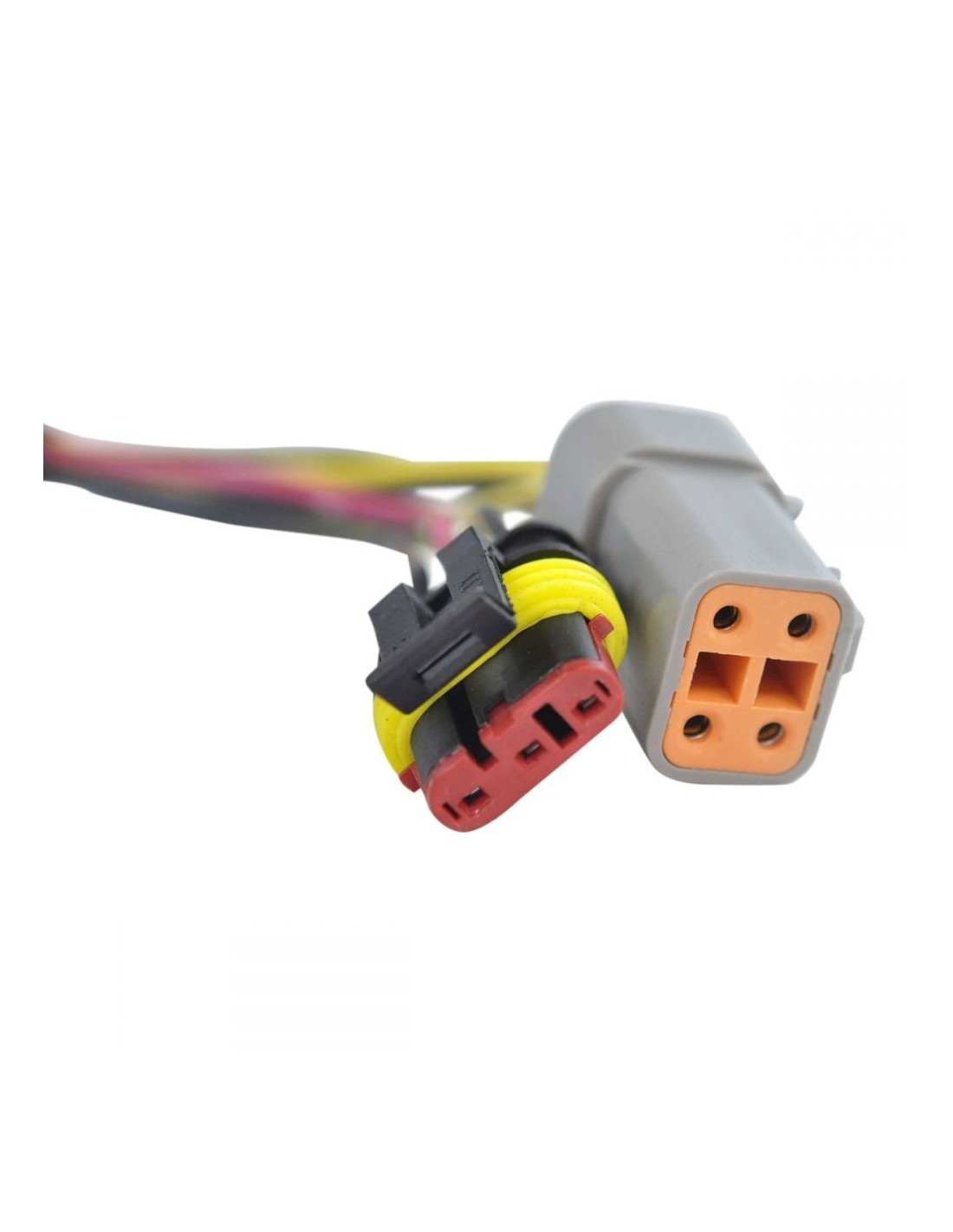

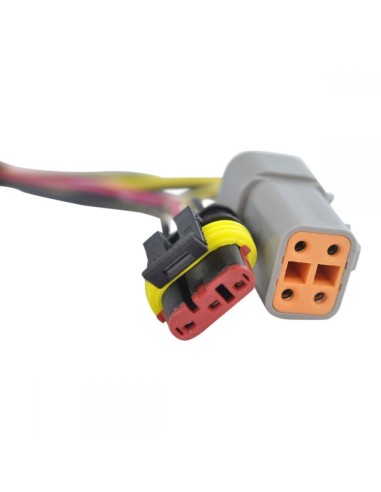

Nombre de connecteurs : 1
Nombre de terminaux : 6
Nombre de pôles : 12

Résistance entre les fils :
Alternateur : Entre chaques jaunes = 0.4 ohms +/-20%
Alternateur : à la masse = O.L
Bobine source : de Rouge à noir = 8 ohms +/-20%

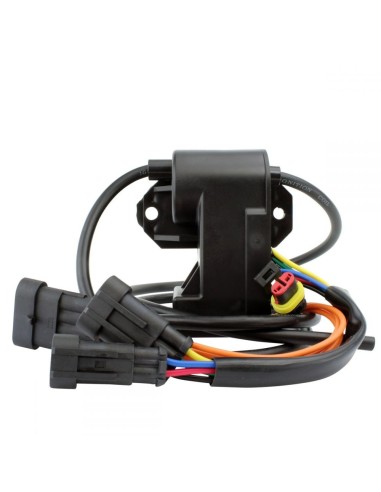

Dimensions Boitier électronique avec bobine d'allumage :
Hauteur : 44 mm
Longueur : 94 mm
Largeur : 48 mm
Distance entre les trous de fixation : 72 mm
Autres spécifications :

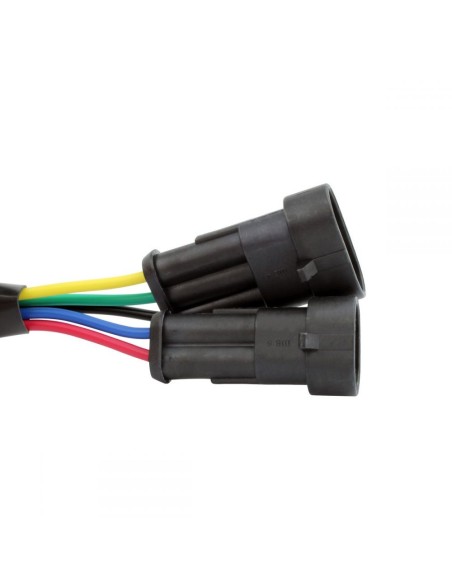

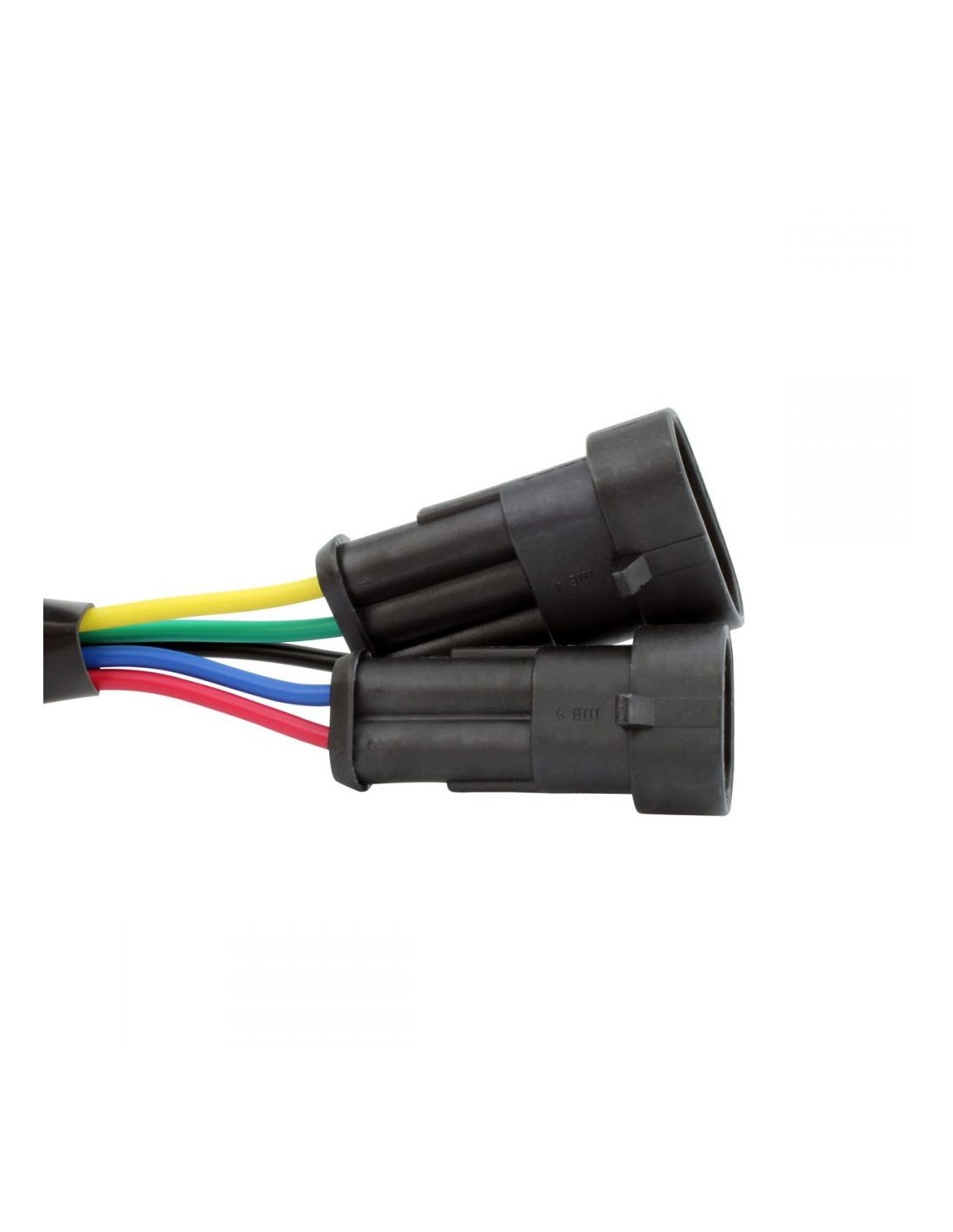

Nombre de connecteurs : 3
Nombre de terminaux : 9

Prenez note que : La seule véritable façon de tester votre boîtier CDI est de l'échanger avec un autre appareil en bon état de la même année / marque / modèle. Pour cette raison, nous vous recommandons de vérifier toutes les autres pièces avant de remplacer le boîtier CDI.

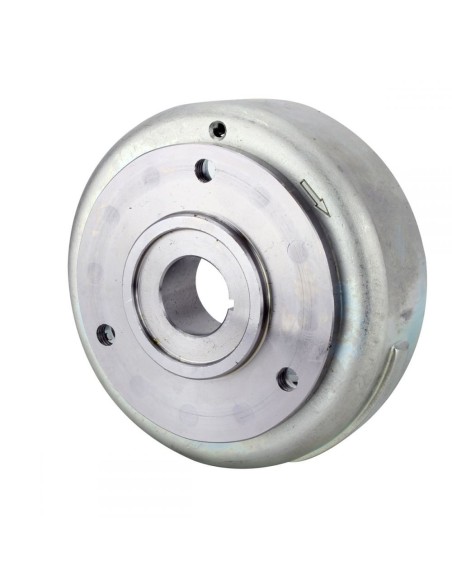

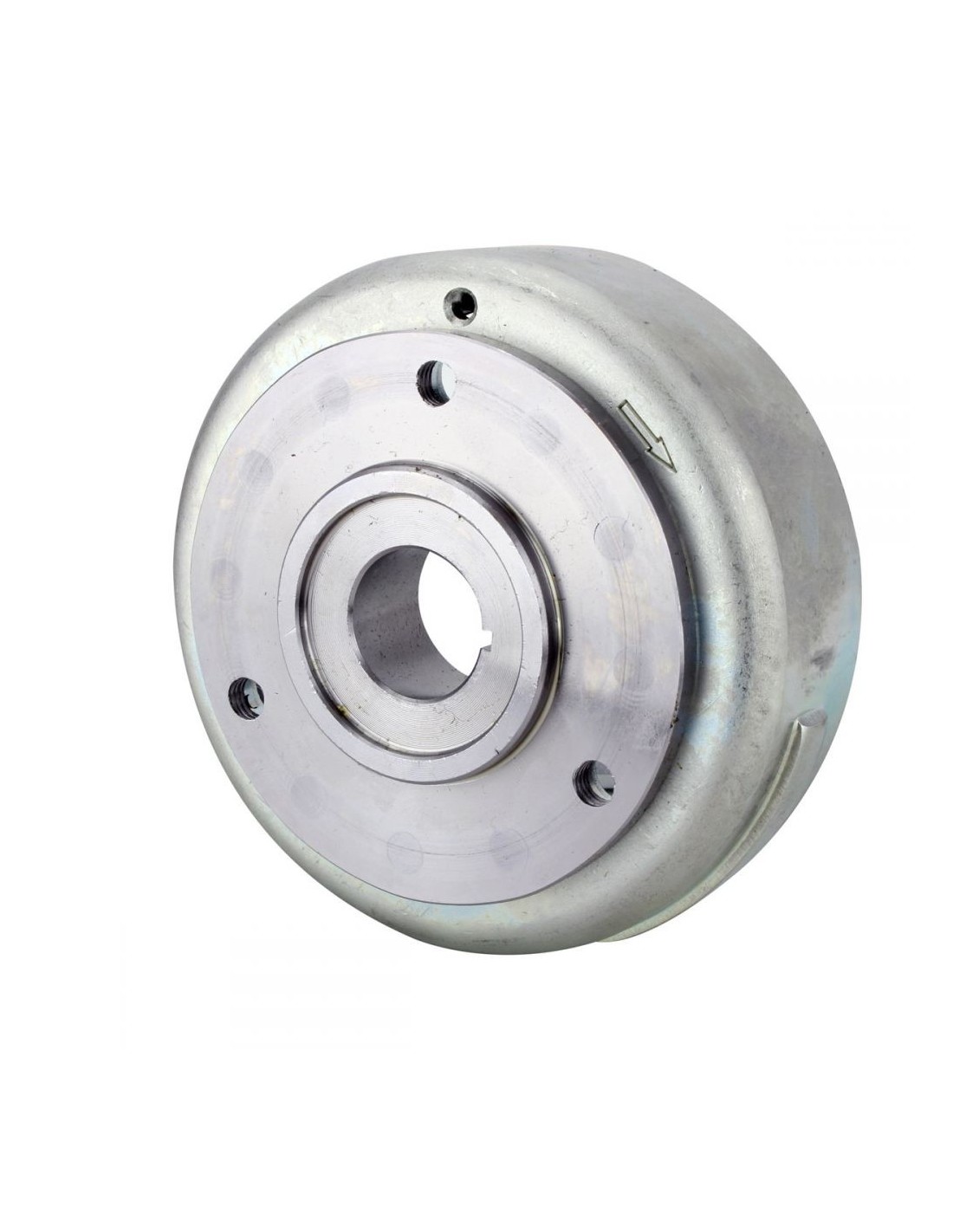

Dimensions Volant moteur de magnéto :
Diamètre extérieur : 117 mm
Diamètre intérieur : 96 mm
Diamètre intérieur (centre) : 24 mm
Diamètre extérieur (centre) : 35 mm
Épaisseur (extérieur) : 46 mm
Épaisseur (intérieur) : 23 mm
