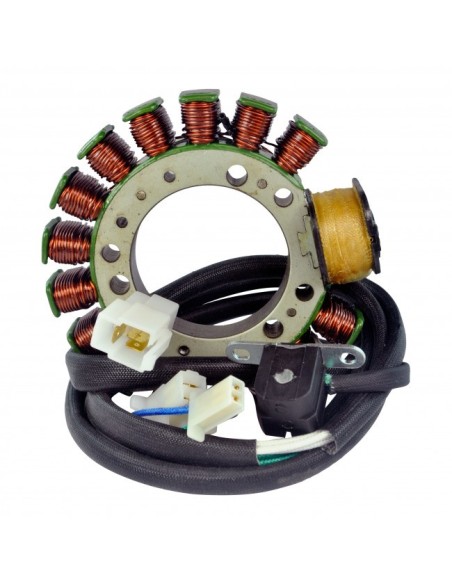

Stator
Résistant à 200 °C
1993 Suzuki DR 650 S
1992 Suzuki DR 650 S
1991 Suzuki DR 650 S
1990 Suzuki DR 650 S
OEM : 32101-12D00
Dimensions :
Diamètre interne : 58 mm
Diamètre externe : 150 mm
Épaisseur : 40 mm
Longueur de fils entre le stator et la grommet : 160 mm
Longueur de fils entre la grommet et le connecteur : 55 mm
Longueur de fils entre le capteur d'allumage et la grommet : 720 mm
Autres spécifications :
Nombre de fils : 7

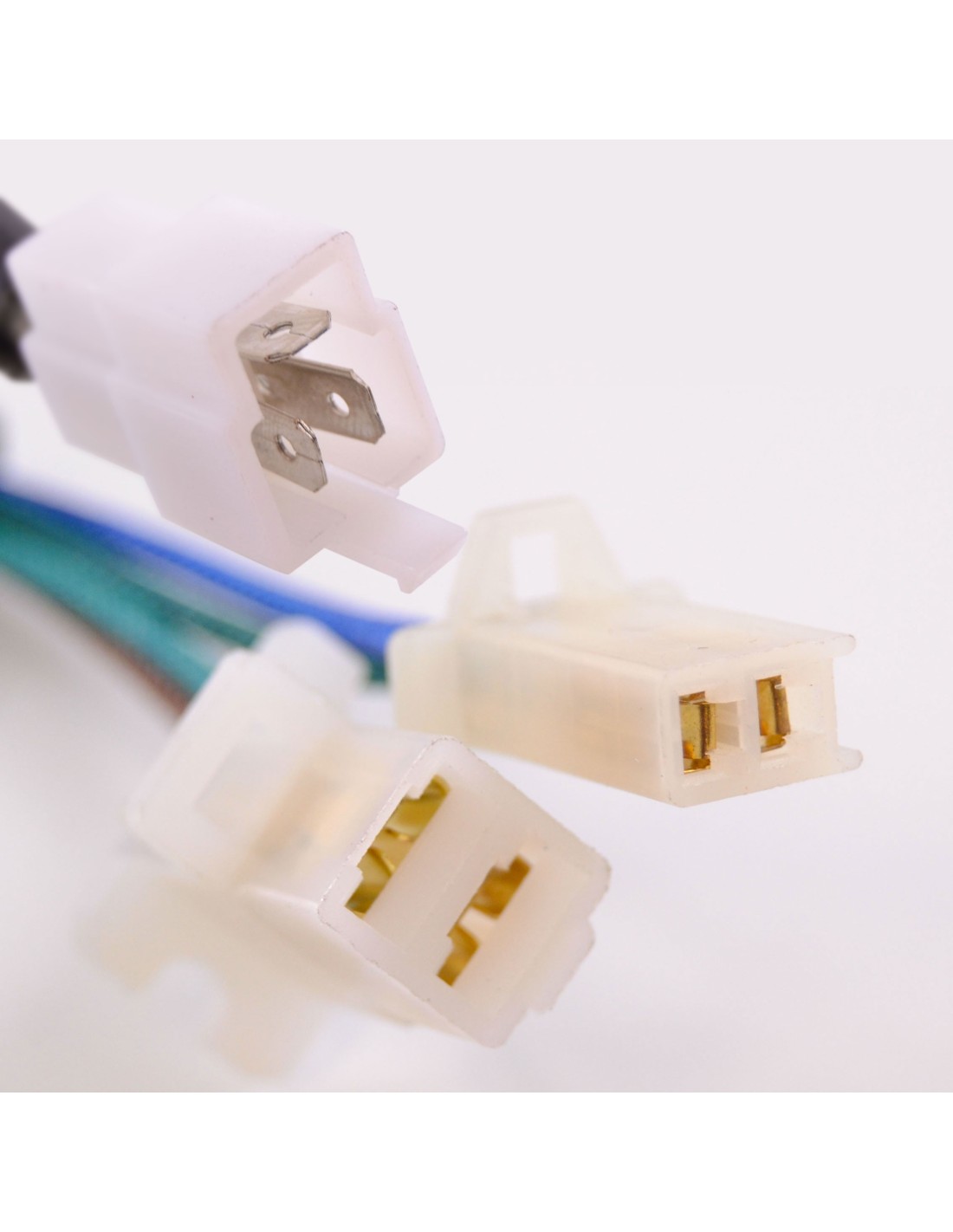

Nombre de connecteurs : 1
Nombre de terminaux : 9
Résistance entre les fils :
Alternateur : Blanc entre chaque Blanc = 2,3 ohms +/-20%
Capteur d'allumage : Bleu à Vert = 200 ohms +/-20%
Bobine source : Brun à Vert = 300 ohms +/-20%
