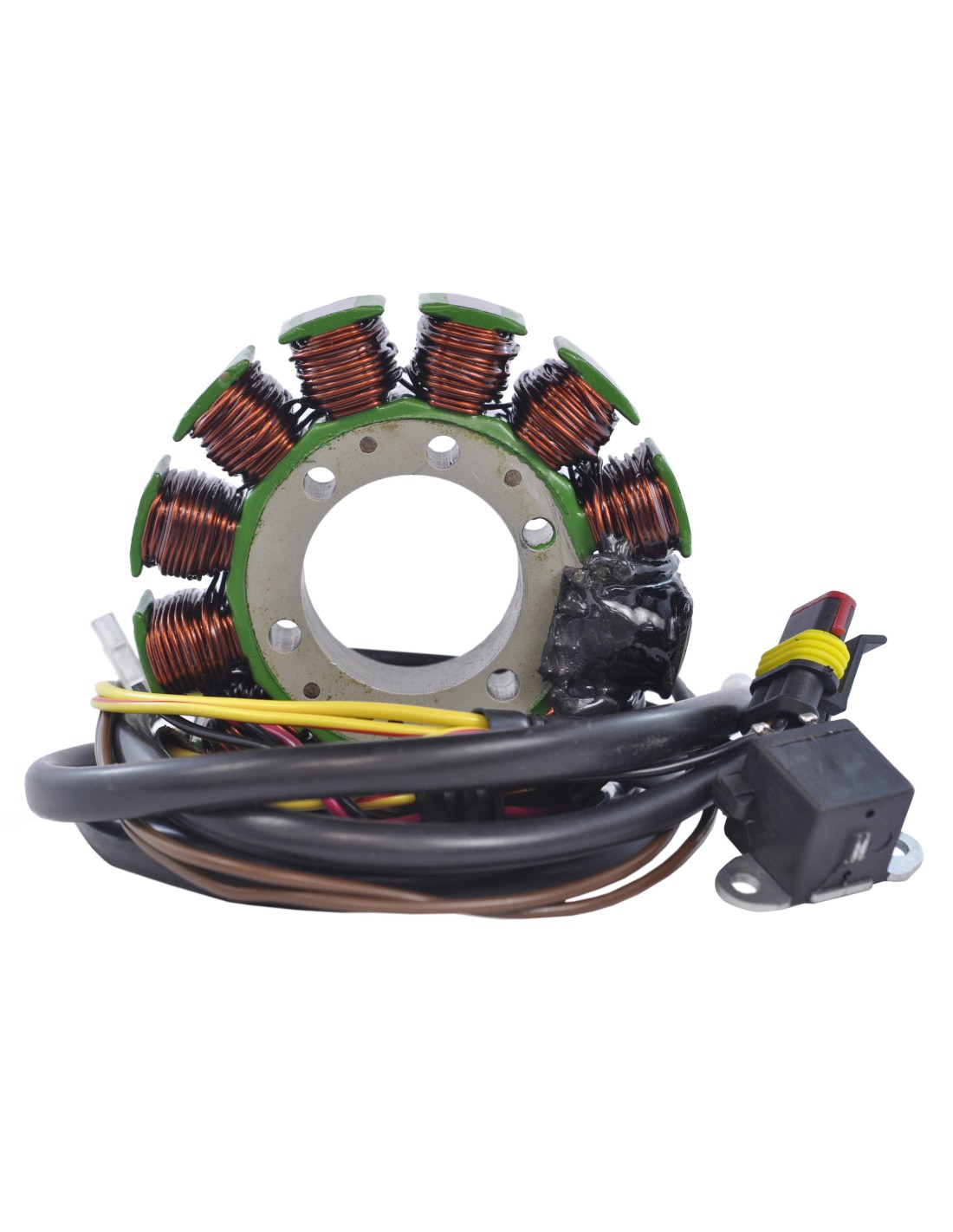

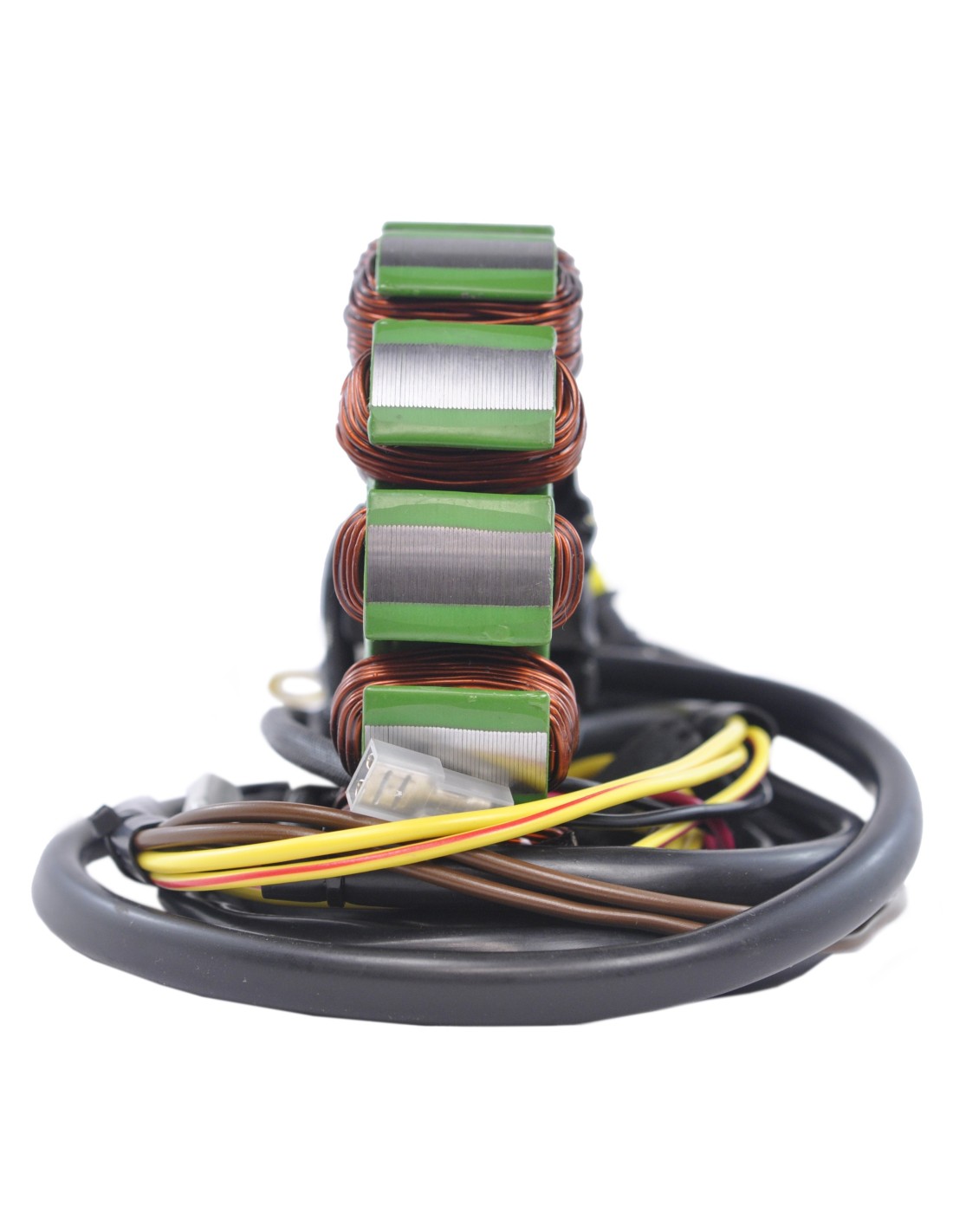

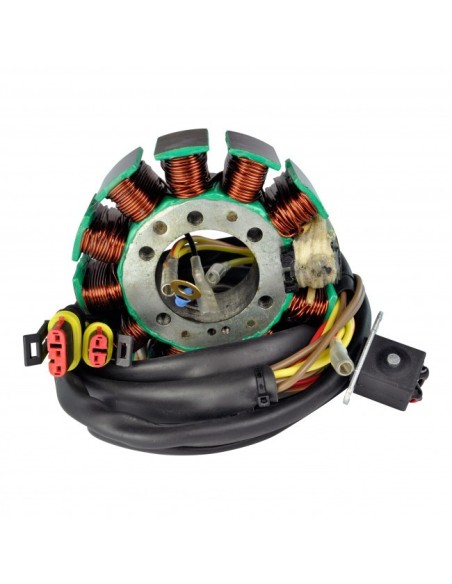

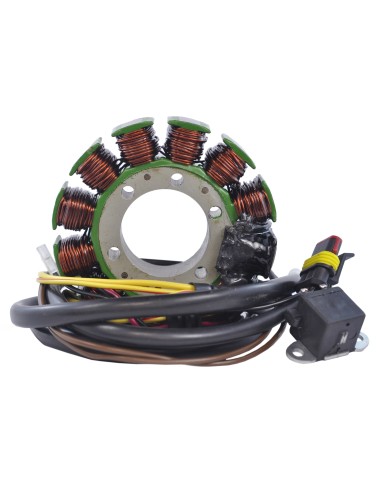

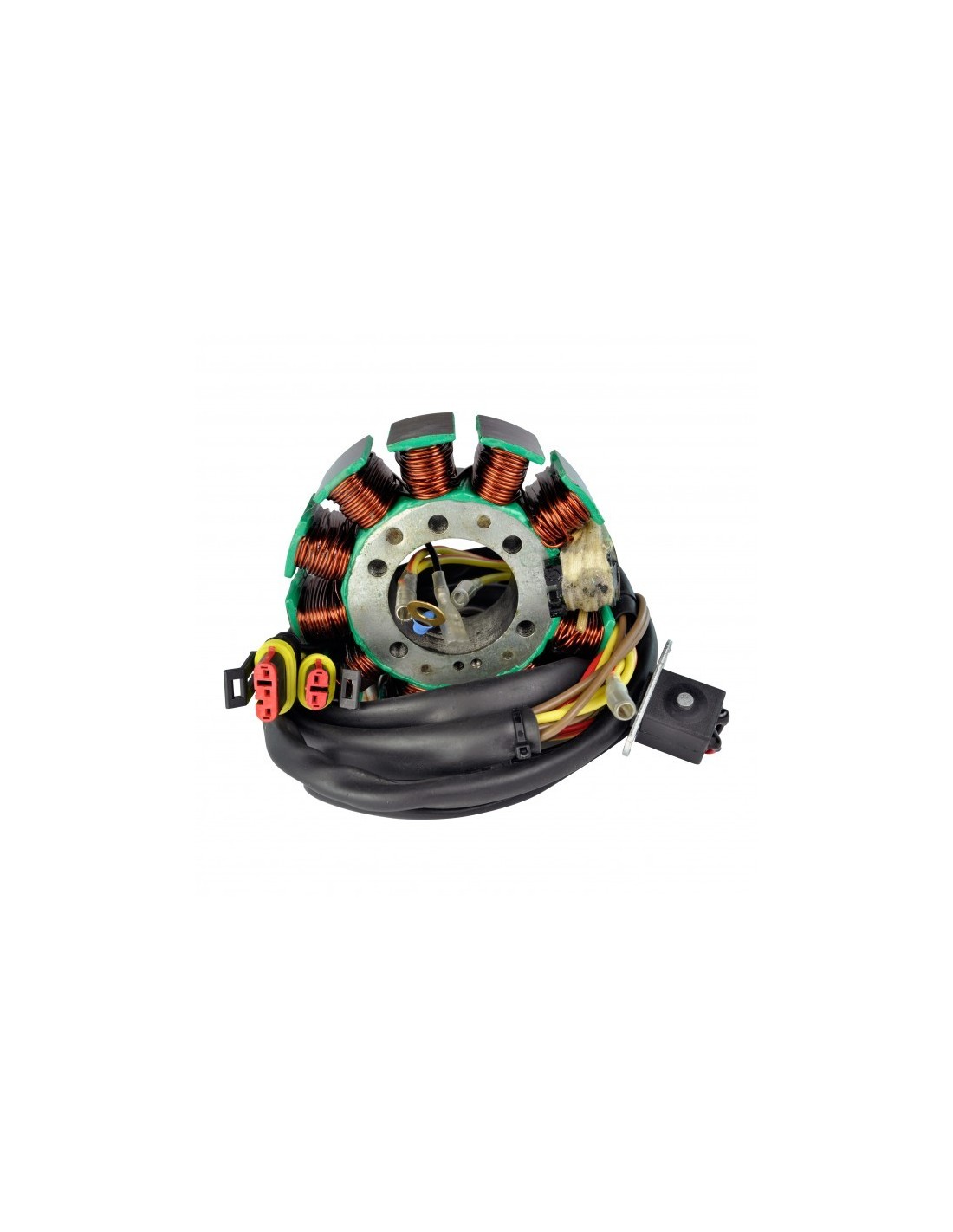

Stator Allumage Polaris 600 Sportsman OEM 2202602 2202603 4010709 4010901 4011103

• Stator
• Résistant à 200 °C
• 2006 Polaris Sportsman 700
  2005 Polaris Sportsman 600
  2005 Polaris Sportsman 700
  2004 Polaris Sportsman 600
  2004 Polaris Sportsman 700
  2003 Polaris Sportsman 600 4x4 Carb
  2003 Polaris Sportsman 700 4x4
  2003 Polaris Sportsman 700 Carb
  2002 Polaris Sportsman 700
  2002 Polaris Sportsman 700 Carb

  OEM
• 2202602
• 2202603
• 4010709
• 4011103
• 4060150

Dimensions :

Diamètre interne : 40 mm

Diamètre externe : 108 mm

Épaisseur : 25 mm

Longueur de fils entre le stator et la grommet : 85 mm

Longueur de fils entre la grommet et le connecteur : 930 mm & 960 mm & 1000 mm

Longueur de fils entre le capteur d'allumage et la grommet : 160 mm

Autres spécifications :

Nombre de fils : 10

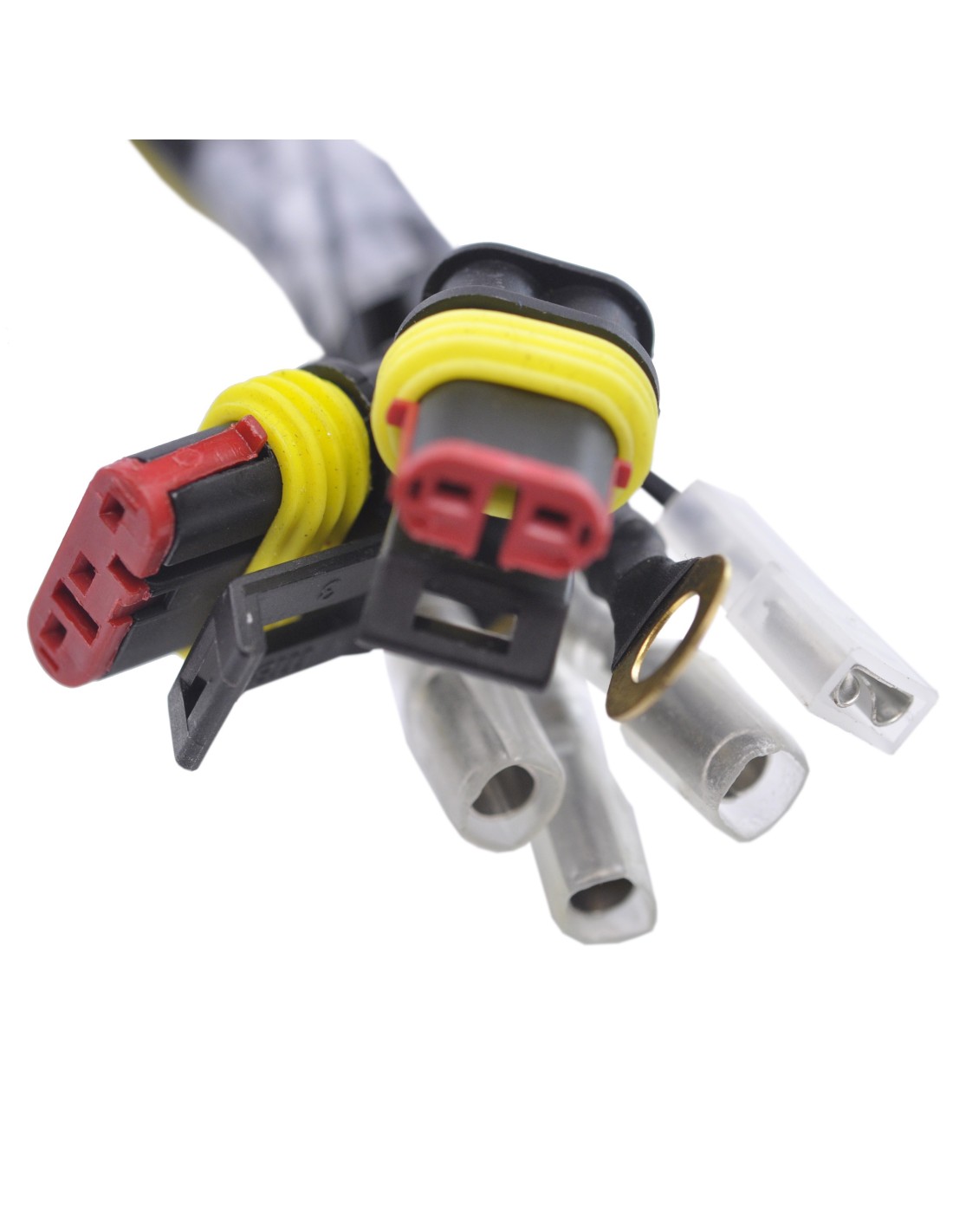

Nombre de connecteurs : 7

Nombre de terminaux : 10

Résistance entre les fils :

Alternateur : Jaune à Jaune/Rouge = 0.4 ohms +/-20%

Alternateur : Jaune à la masse = O.L

Capteur d'allumage : Rouge à Noir = 360 ohms +/-20%

Bobine source : Brun à Jaune = 5.8 ohms +/-20%
