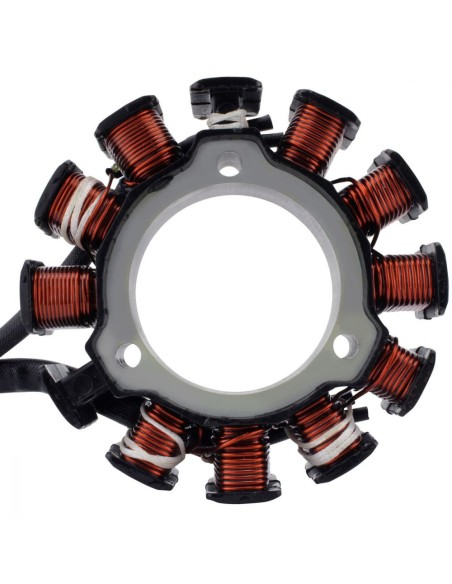

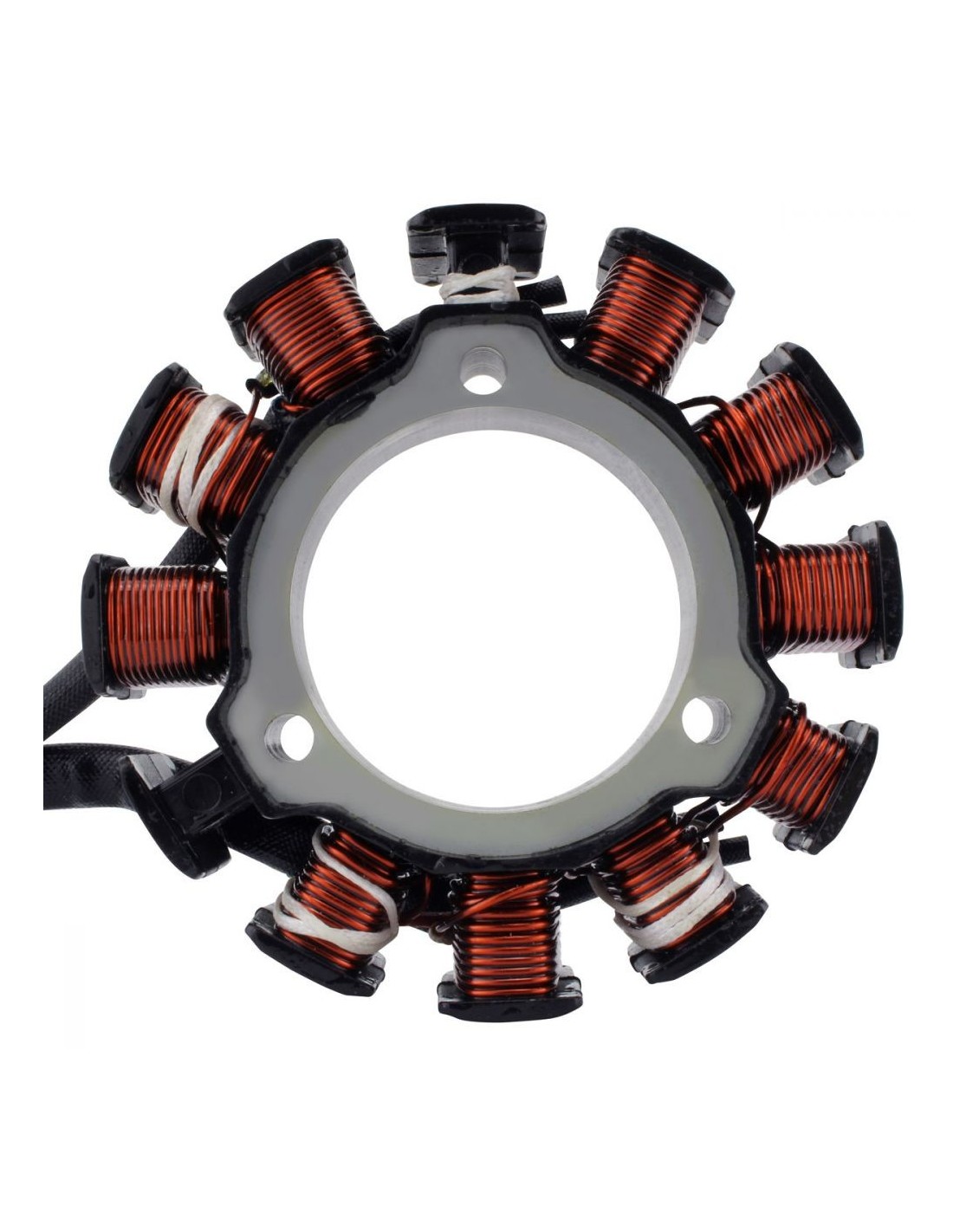

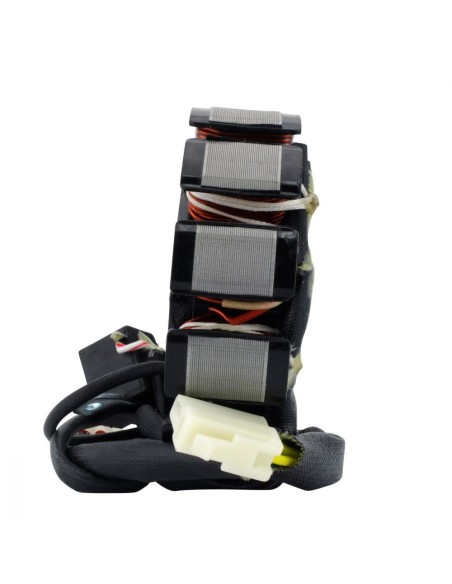

Stator Allumage Polaris 600R Race OEM 4017431

Stator Polaris


2020 Polaris 600R Race Carb L/C
2019 Polaris 600R Race Carb L/C

OEM 4017431

Dimensions :
Diamètre interne : 54 mm
Diamètre externe : 108mm
Épaisseur : 20 mm
Longueur de fils entre le stator et la grommet : 130 mm
Longueur de fils entre la grommet et le connecteur #1 : 150 mm
Longueur de fils entre la grommet et le connecteur #2 : 120 mm
Longueur de fils entre la grommet et le connecteur #3 : 250 mm
Longueur de fils entre le capteur d'allumage et la grommet : 160 mm

Autres spécifications :
Nombre de fils : 7

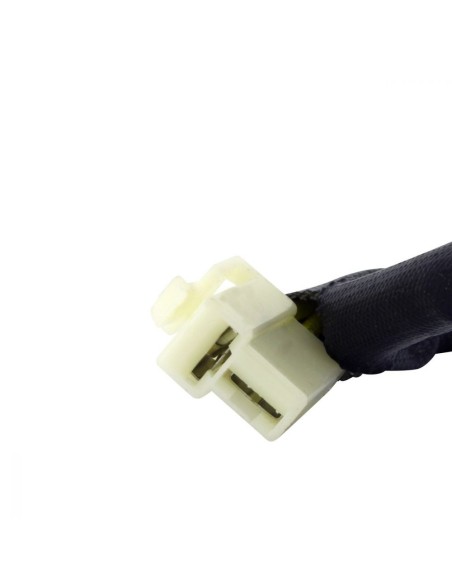

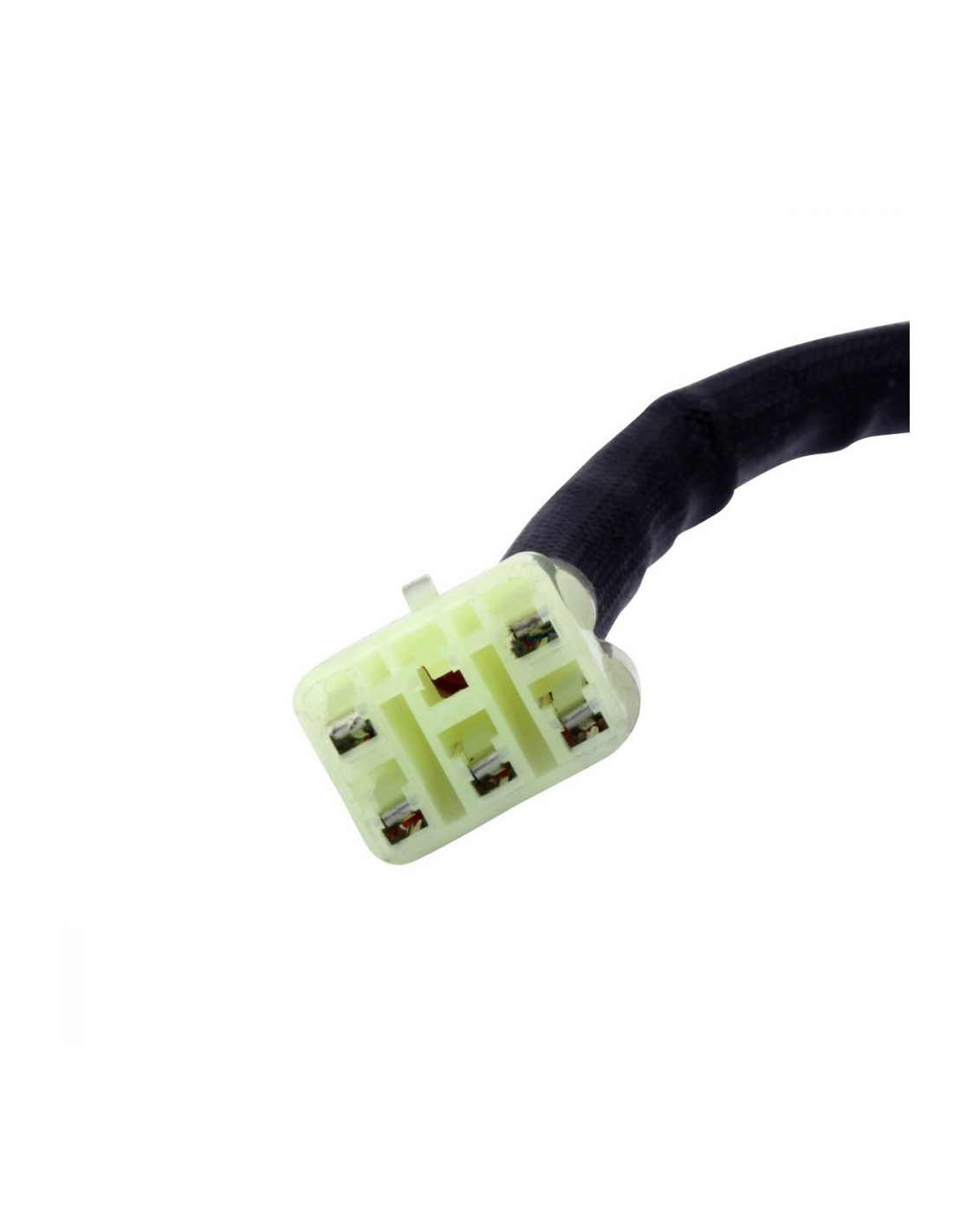

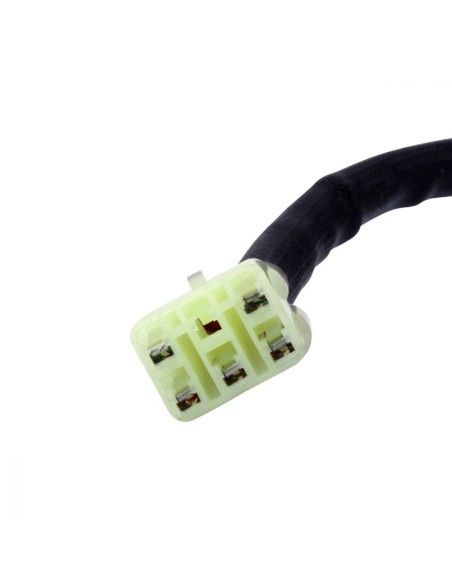

Nombre de connecteurs : 3
Nombre de terminaux : 7
Nombre de pôles : 12
Résistance entre les fils :
Alternateur #1 : jaune à jaune = 0.6 ohms +/-20%
Alternateur #2 : vert à bleu = 0.9 ohms +/-20%
Capteur d'allumage : blanc à blanc/rouge = 194 ohms +/-20%
