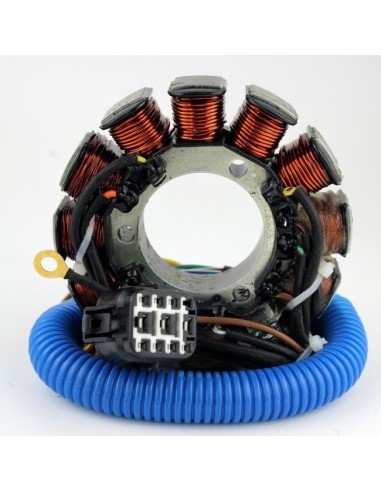

Stator Allumage Arctic Cat CrossFire Firecat M6 600 M7 700 Mountain Cat 600 Sabercat 700 OEM 3007-018 3006-943

Stator

2006 Arctic Cat CRF CrossFire 600 EFI L/C

2006 Arctic Cat CRF CrossFire 700 EFI L/C

2006 Arctic Cat CRF CrossFire 700 Sno Pro EFI L/C

2005 Arctic Cat F6 Firecat 600 EFI L/C
2006 Arctic Cat F6 Firecat 600 EFI L/C

2005 Arctic Cat F6 Firecat 600 EFI L/C EXT

2006 Arctic Cat F6 Firecat 600 EFI L/C R

2005 Arctic Cat F7 Firecat 700 EFI L/C
2006 Arctic Cat F7 Firecat 700 EFI L/C

2005 Arctic Cat F7 Firecat 700 EFI L/C EXT

2006 Arctic Cat F7 Firecat 700 EFI L/C R

2005 Arctic Cat F7 Firecat 700 Sno Pro EFI L/C
2006 Arctic Cat F7 Firecat 700 Sno Pro EFI L/C

2006 Arctic Cat M6 600 EFI L/C

2005 Arctic Cat M7 700 EFI L/C
2006 Arctic Cat M7 700 EFI L/C

2005 Arctic Cat Mountain Cat 600 EFI L/C

2005 Arctic Cat Sabercat 600 EFI L/C EXT
2005 Arctic Cat Sabercat 600 EFI L/C

2005 Arctic Cat Sabercat 600 EFI L/C LX
2006 Arctic Cat Sabercat 600 EFI L/C LX

2005 Arctic Cat Sabercat 700 EFI L/C

2005 Arctic Cat Sabercat 700 EFI L/C EXT
2006 Arctic Cat Sabercat 700 EFI L/C EXT

2005 Arctic Cat Sabercat 700 EFI L/C LX
2006 Arctic Cat Sabercat 700 EFI L/C LX

OEM
3006-943
3007-018
3007-314

Dimensions :
Diamètre interne : 47 mm
Diamètre externe: 115 mm
Épaisseur : 20 mm
Longueur de fils du stator au connecteur : 500 mm

Autres spécifications :
Nombre de fils : 9

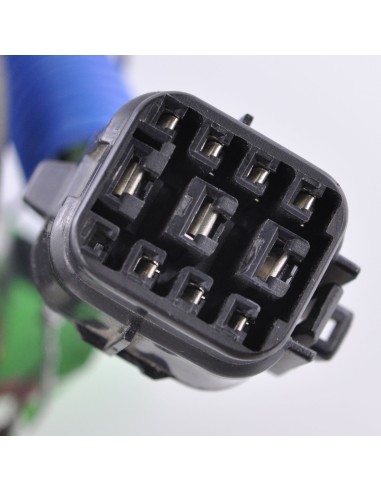

Nombre de connecteurs: 1
Nombre de terminaux : 9

Résistance entre les fils :
Alternateur 1 : Jaune entre chaque Jaune= 0.4 ohms +-20%
Alternateur 2 : Blanc/Bleu entre chaque Blanc/Bleu = 17.2 ohms +-20%
Capteur d'allumage : Orange entre chaque Orange= 2 ohms +-20%
Bobine source 1 : Vert à Brun = 10 ohms +-20%
Bobine source 2 : Vert à Noir = 10 ohms +-20%
