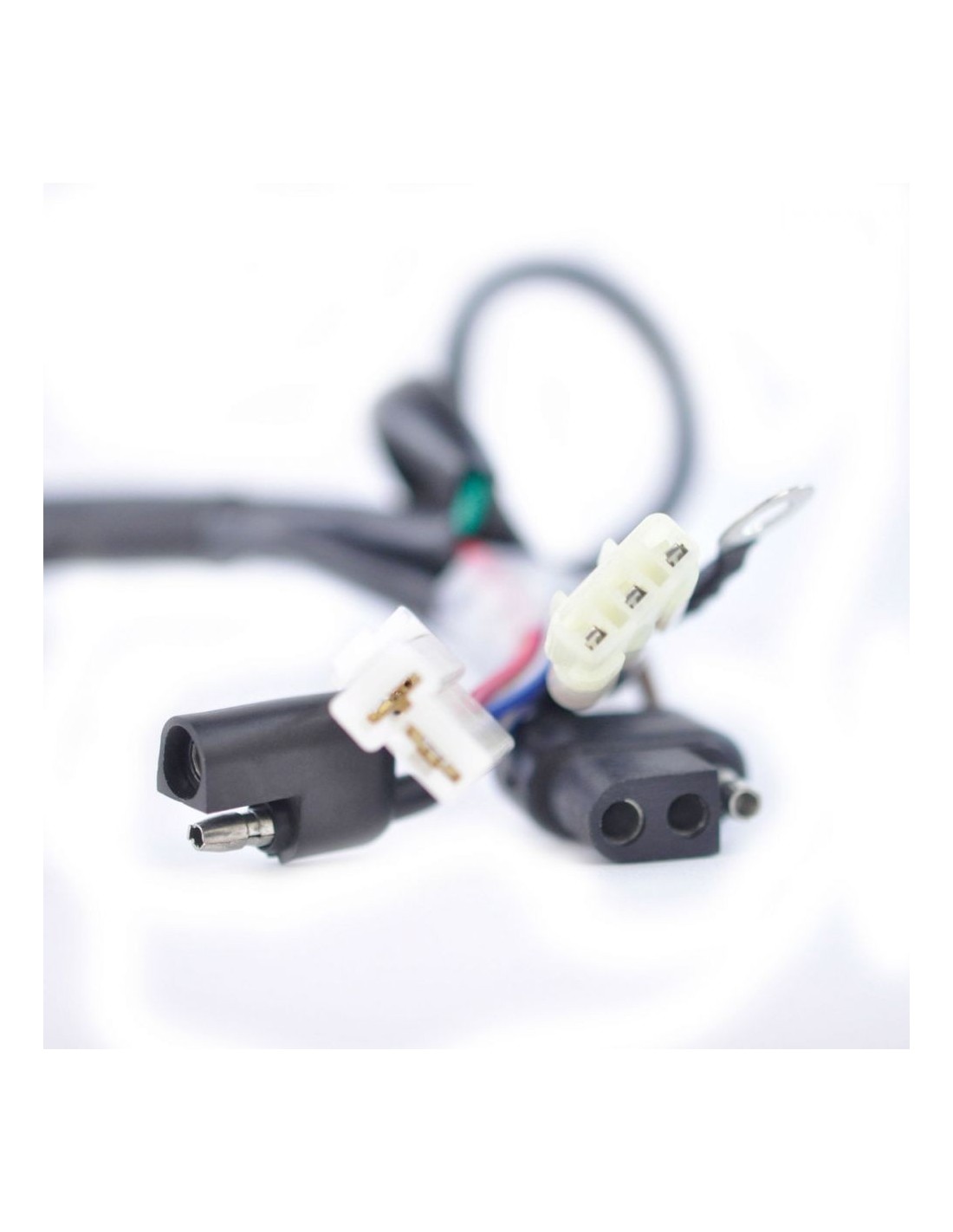

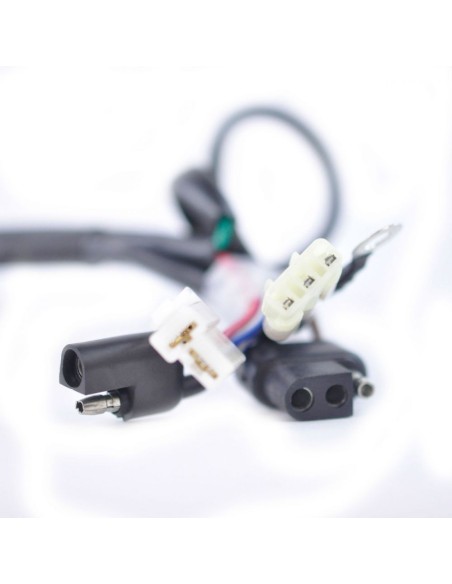

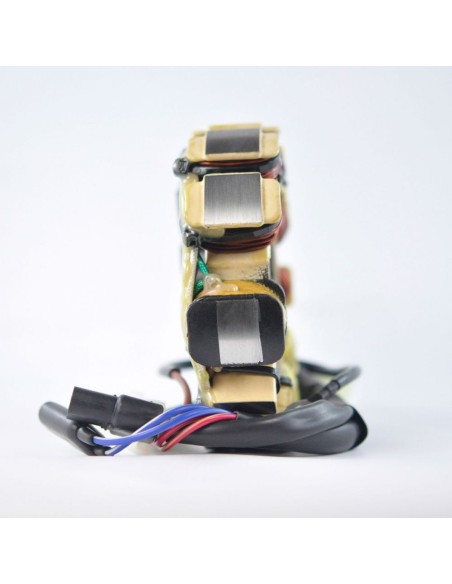

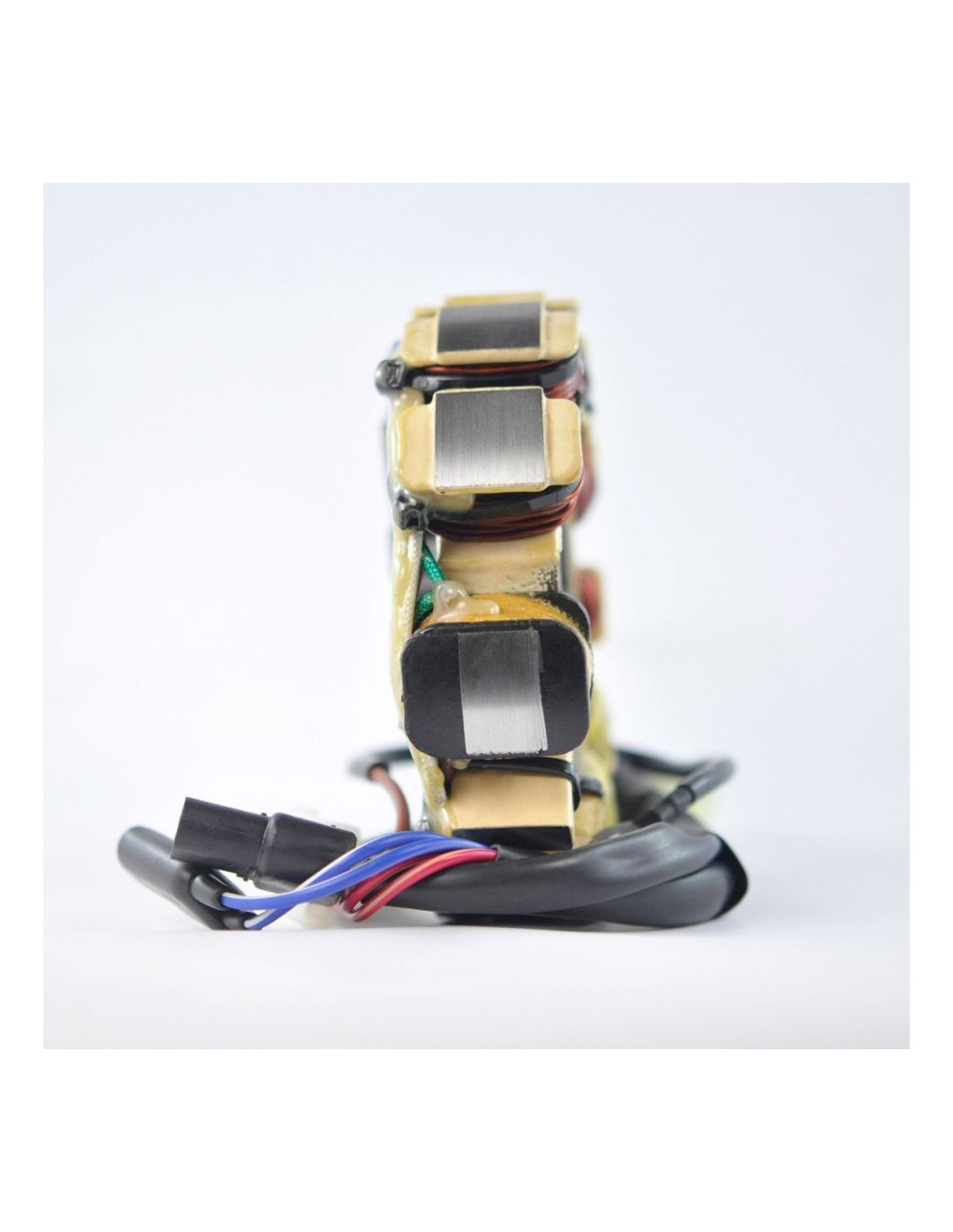

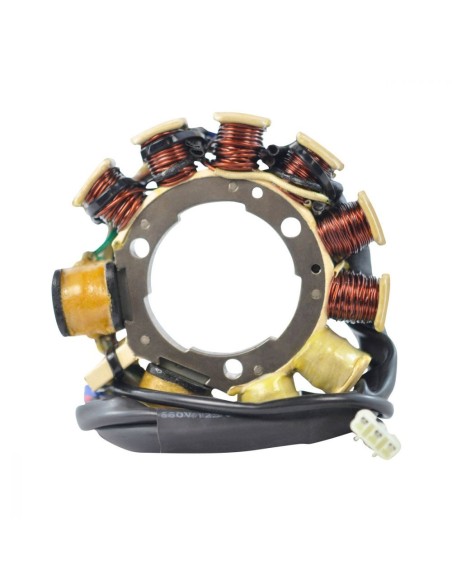

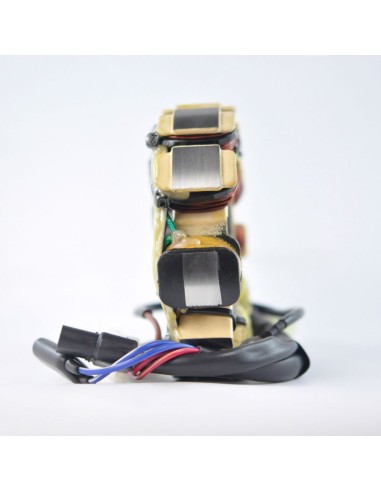

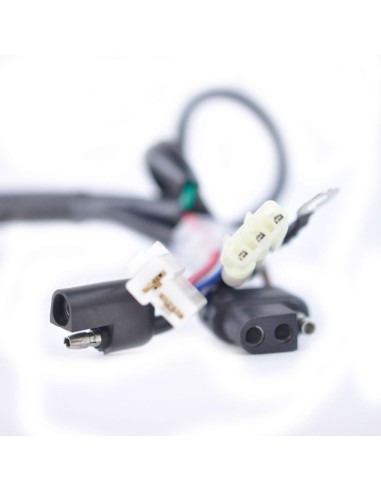

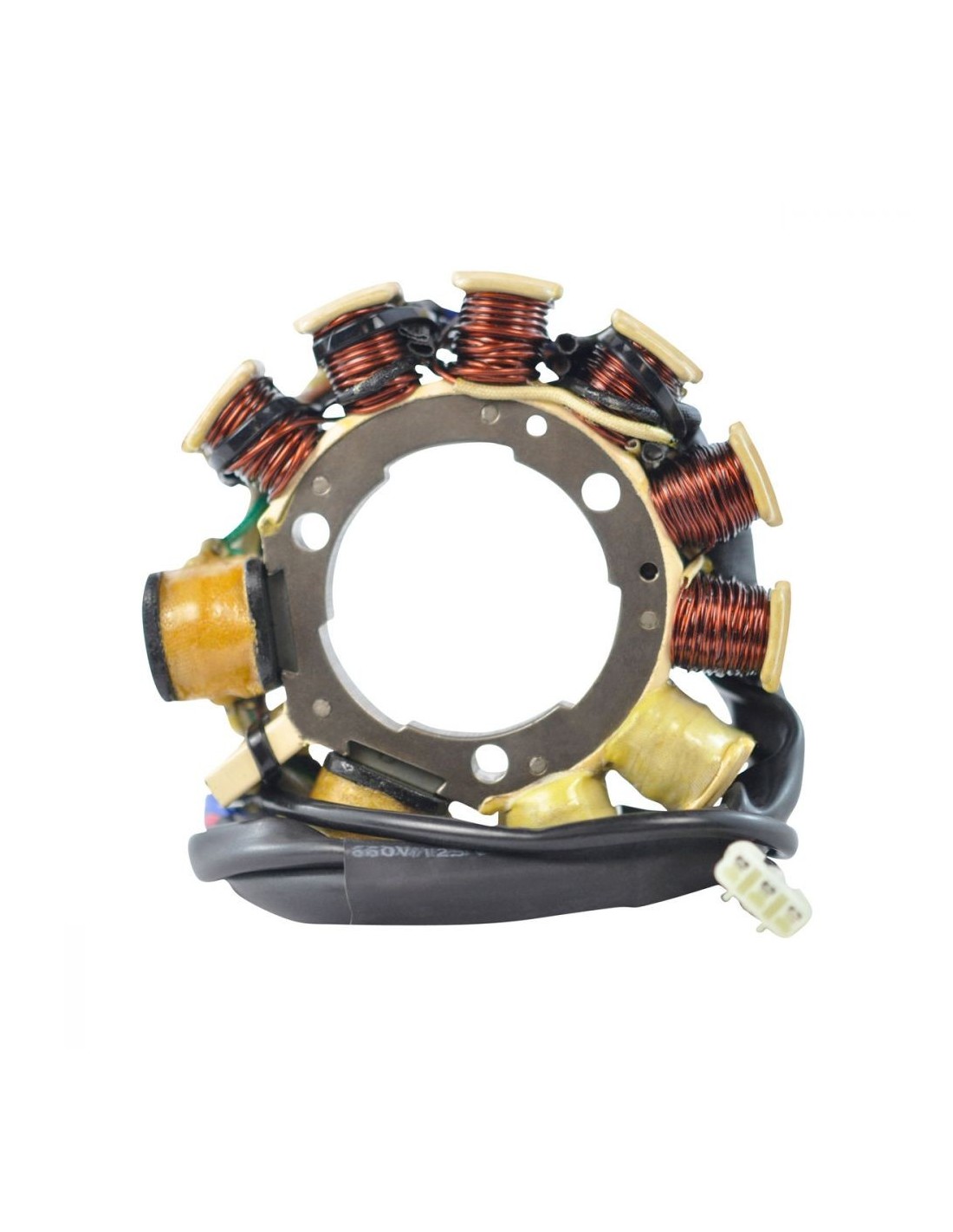

Allumage Alternateur Stator Arctic Cat Pantera 580 ZL500 600 Powder 500 580 600 ZR500 580 600 OEM 3005-080

2001 Arctic Cat Pantera 580 EFI L/C
2000 Arctic Cat ZR 500 EFI L/C
2000 Arctic Cat ZL 580 EFI L/C
2000 Arctic Cat ZL 500 EFI L/C
2000 Arctic Cat Powder 600 Special EFI L/C
2000 Arctic Cat Powder 500 Special EFI L/C
2000 Arctic Cat Pantera 580 EFI L/C
1999 Arctic Cat ZR 600 EFI L/C
1999 Arctic Cat ZR 500 EFI L/C
1999 Arctic Cat ZL 600 EFI L/C
1999 Arctic Cat ZL 500 EFI L/C
1999 Arctic Cat Powder 600 Special LE EFI L/C
1999 Arctic Cat Powder 600 Special EFI L/C
1999 Arctic Cat Powder 500 Special EFI L/C
1999 Arctic Cat Pantera 580 EFI L/C
1998 Arctic Cat ZR 600 EFI L/C
1998 Arctic Cat Powder 600 Special EFI L/C
1998 Arctic Cat EXT 580 EFI L/C
1997 Arctic Cat ZR 580 EFI L/C
1997 Arctic Cat Powder 580 Special EFI L/C

OEM 3005-080

Dimensions :
Diamètre interne : 51 mm
Diamètre externe : 114 mm
Épaisseur : 20 mm
Longueur des fils entre le stator et les connecteurs : 200 mm

Autres spécifications :
Nombre de fils : 11
Nombre de connecteurs : 4
Nombre de terminaux : 11

Résistance entre les fils :
Alternateur : Rouge/jaune à Rouge/jaune = 0.4 ohms +/-20%

Source 1 : Noir à vert = 45 ohms +/-20%
Source 2 : Brun à vert = 450 ohms +/-20%
Autre : Bleu/blanc à Bleu/blanc = 18 ohms +/-20%
Autre accessoires : Orange à Orange = 0.2 ohms +/-20%
